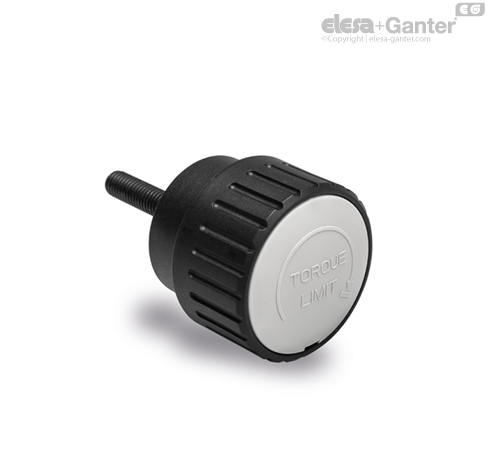

MZD-p Ayarlanabilir tork sınırlayıcı topuzlar Dişli vida

Özellikler ve uygulamalar

Topuz, MZD kilitlenene kadar saat yönünde vidalamanın kenetleme parçasından (başlık veya dişli vida) serbest kalarak gerekli torka ulaştığı bir mekanizmaya (ELESA patentli) sahiptir.

Topuz, uygulanan sıkıştırma torkunun belirli bir değeri geçmemesi gerektiği durumlarda kullanılır.

Topuzdan kenetleme parçasına tork aktarımı, ayarlanan torkun aşılmasını önleyen bir yay sistemi aracılığıyla gerçekleşir. Saat yönünde çevirerek,topuzun kilidi açılır.

Topuz 60.000'e kadar sıkıştırma döngüsü ile test edilmiştir ve tork değerleri değişmemiştir.

Tork ayarı

1. Bir tornavidayı özel yuva içerisine yerleştirerek kapağı çıkartın.
2. Topuzun fabrika ayarı 0,5 Nm’dir. Tork değerini arttırmak veya düşürmek için, bir altıgen anahtar (ch = 2,5) kullanarak merkez vidayı hareket ettirerek diskin konumunu bölmeler ile eksensel olarak değiştirin. Torkun nominal değeri, referans işaretine karşılık gelen disk düzeyindeki küçük eğimli düzlemde okunabilir ve 0,2 ile 1 Nm arasında ayarlanabilir. Torkun nominal değerinin hassasiyeti, operatörün ayarı yaptığı hassasiyete bağlıdır (tabloya bakın). Torkun tekrarlanabilirliği ± %10 sınırları dahilinde kalır.
3. Kapağı hafif bir baskı uygulayarak yerine oturtarak tekrardan yerleştirin.



Talep üzerine özel uygulamalar

Diş ve farklı boyutta somuna sahip kenetleme parçası.
