GN 1050-A
GN 1050

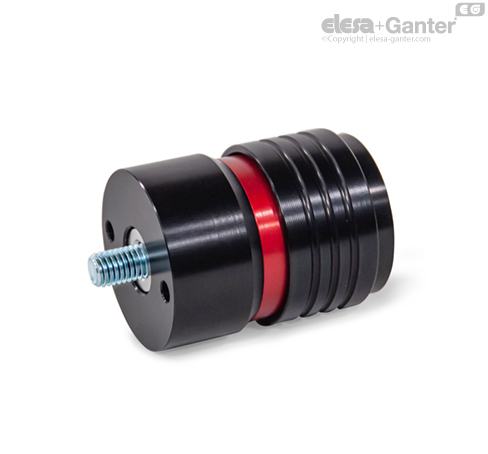

Hızlı sökülen kaplinler
dişli saplamalı
dişli saplamalı

78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Kodlama
Yuva
Alüminyum
siyah anodize ASS
Kapatma mekanizması
Çelik, sertleştirilmiş
Galvanizli, mavi pasifleştirilmiş
Sabitleme burcu (tip I)
Paslanmaz Çelik AISI 431
sertleştirilmiş
Montaj vidası (tip A)
DIN 7984 soket kapaklı vida
Özellik sınıfı 8.8
Diğer vidalar
Çelik, galvanizli, mavi pasifleştirilmiş
Diğer parçalar
Paslanmaz çelik
-30 °C to 120 °C çalışma sıcaklığı

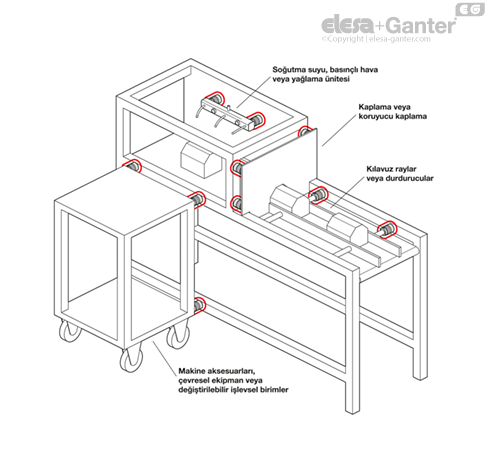

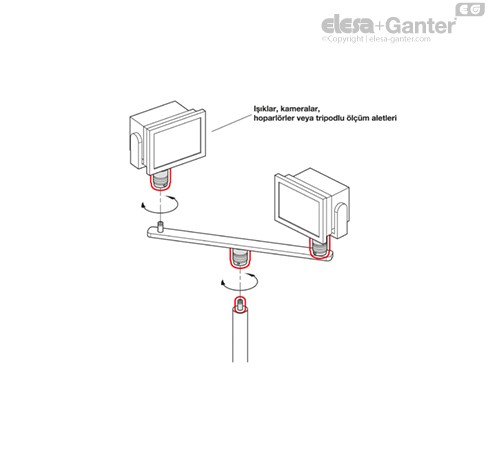

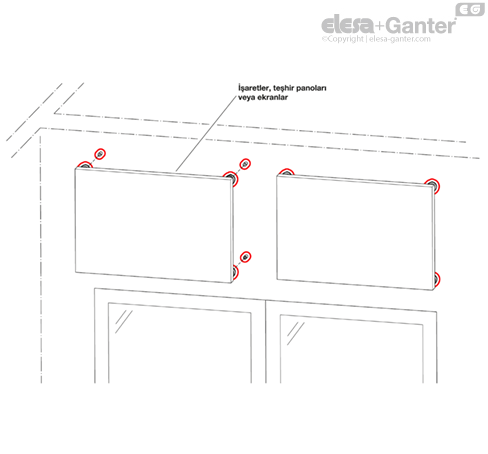

GN 1050 Hızlı Sökülen Kaplinler sıkı ve tekrarlanabilir bir montaj için GN 1050.1 saplamaları kullanarak bileşenleri alet kullanmadan konumlandırır ve bağlar. Hızlı sökülen kaplinler, tornavidanın kullanılmasının elverişsiz olduğu tekrarlı makine kurulumları veya montajları için, kılavuz raylar, kapaklar veya ek cihazları etkin bir şekilde monte etmek için fikstürlerde veya üretim hatlarında kullanılabilir.
Bir güvenlik kilidi düğmesi, kaplini kazayla açılmaya karşı korur. Düğmeye basıldığında, iç taraftaki çentiğe takılı bir saplamanın kilidini açmak için manşon eksenel olarak hareket ettirilebilir. Aynı anda, dış tarafa kırmızı bir halka görünür hale gelerek kilidin açılmış olduğunu belirtir.
Kaplinler herhangi bir tork iletmez. Aynı ünitede birden fazla kaplin kullanılıyorsa, L kodu, radyal ve eksenel ofseti telafi etmek için kullanılabilir. d4 delikleri, gerekirse kaplini konumlandırmak için silindir veya kam noktalı pimleri barındırır. L kodu için, uygulamadaki pim delikleri, radyal ayarlamalara izin verecek şekilde oransal olarak büyük olmalıdır.

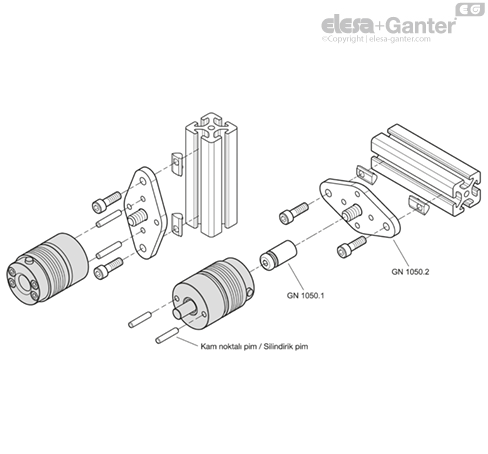

Flanşlar GN 1050.2 kaplinleri ve saplamaları monte etmek ve ek takma seçenekleri sağlamak için aksesuar olarak mevcuttur.

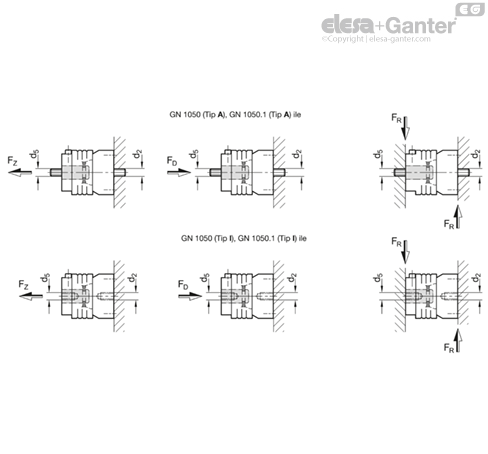

Nominal ebat | d2 montaj dişi ile hızlı sökülen kaplinler | d5 montaj dişi ile somunlar GN 1050.1 | FZ kN cinsinden maks. çekme yükü | FD kN cinsinden maks. sıkıştırma yükü | FR kN cinsinden maks. kesme yükü |
2N | M 10 | M 10 | 25 | 25 | 19 |
2N | M 10 | M 12 | 25 | 25 | 19 |
2N | M 12 | M 10 | 25 | 25 | 19 |
2N | M 12 | M 12 | 35 | 35 | 28 |
Yük kapasitelerine yalnızca çevre yapı bu yükleri destekleme gücündeyse ulaşılabilir.
Uygulamadaki herhangi bir dişli delik, takılı somunlar ve vidaların en az 8. sınıf çekme dayanımı özelliği bulunması gerekmektedir.
Uygulamaya bağlı olarak, ek güvenlik faktörleri eklenmelidir.
