DIN 808-ST Sürtünmeli yataklı evrensel mafsallar / iğneli rulman Çelik, sürtünmeli yatak

DIN 808 sürtünmeli yataklı evrensel mafsalların izin verilen r.p.m. değeri büyük ölçüde yük, süre, açısal konum ve yağlama gibi uygulama tipine bağlıdır . 1000 r.p.m.'nin üzerinde, iğne yataklı evrensel mafsallar kullanılmalıdır. Sürekli kullanım için bolca yağlamak önemlidir. Bu, mafsalın yağ dolu bir tozlukla bağlanmasıyla elde edilir GN 808.1.

DIN 808 iğneli yataklı evrensel mafsalların izin verilen r.p.m. değeri sürtünmeli yataklı olanlardan daha yüksektir, fakat yine de yüke, kullanım süresine ve açısal konuma bağlıdır. İdeal uygulamalar 4000 r.p.m’ye kadar hızlara izin verir . İğneli yataklar, evrensel mafsallara 3° ila 5° açısal yer değiştirme olanağı sağlar ve bu da sürtünmeli yataklar takılı olanlardan çok daha yüksek bir verimlilik derecesidir. İğneli yataklarda kalıcı yağlama vardır ve bu nedenle servis ihtiyaçları yoktur. İğne yataklı evrensel mafsalların seçilmesine ilişkin bilgi.

Hareketli parçaların yüzeyi işlenmediğinden, yani dış yüzeyi sertleştirilmediğinden; bu evrensel mafsalların uygulama olanakları standart çelikten yapılanlardan çok daha sınırlıdır. Bu nedenle, şemaya göre sürtünmeli yataklı evrensel mafsalların seçilmesine yönelik kılavuzlar  yalnızca kısıtlı derecede uygulanabilir. 200 dakikanın üzerindeki dönüş hızları kritik hale gelebilir. Paslanmaz çelik evrensel mafsalların sürekli olarak kullanılması için, bol bol yağlama yapılması çok önemlidir. Bu, mafsalın yağ dolu bir tozlukla bağlanmasıyla elde edilir GN 808.1. Sipariş örneği, her ucu d₂ veya s olan eşit delikli evrensel mafsallarla ilgilidir.

• farklı veya eşit olmayan delikli

• Anahtar yuvası DIN 6885

• Komple delik GN 110.1

• ISO-Temel Toleranslar

• Paslanmaz çelik özellikler

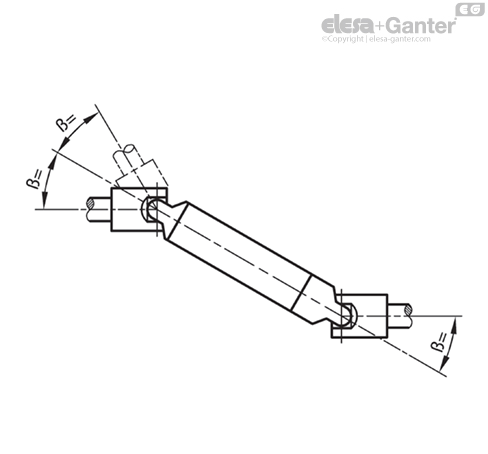

Tekli evrensel mafsallar, ilk düz dönüşü düzensiz bir dönüş olarak aktarır. Tahrik milinin tekli evrensel mafsal aracılığıyla tek bir devri, tahrik edilen milin iki kez hızlanıp yavaşlamasına neden olur. Düzensizliğin boyutu, ß çalışma açısına bağlıdır.

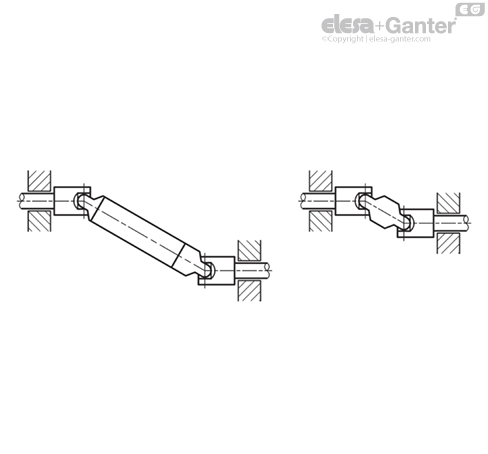

Sürülen şaftın pürüzsüz şekilde dönmesini sağlamak için iki tekli veya bir çiftli evrensel mafsal gereklidir. Hareketteki ufak düzensizliklerin kabul edilebilir olduğu veya ufak çalışma açılarının kural olduğu durumlarda tekli evrensel mafsal uygun olacaktır.

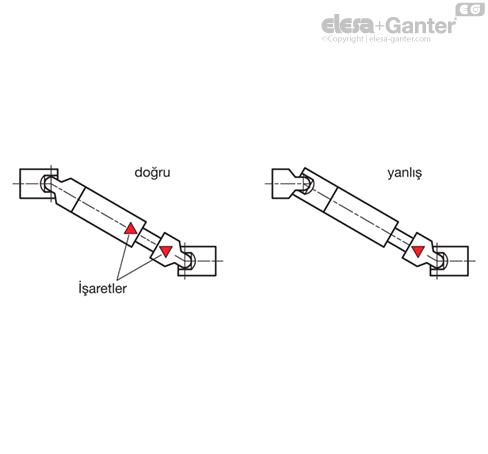

Ayrıca yataklar evrensel mafsallara mümkün olduğunca yakın olmalıdır.

Sürtünmeli yataklara sahip evrensel bağlantıların sürekli çalışması için yeterli yağlama gereklidir. Damlama yağ ile yağlama mümkün değilse en az günde bir kez yağlanmalıdırlar. Yağ veya gres ile doldurulabilecek GN 808.1 tozluk ile evrensel bağlantının takılması mümkündür.

Sürtünmeli yataklı evrensel mafsallar, EG Tip



Tabloda, aşağıdaki evrensel mafsalların aktarılabilir çıkış N ve/veya tork M değerleri gösterilmektedir DIN 808, tip EG (tek sürtünmeli yatak) (r.p.m.'ye göre) tozlukla da doldurulması mümkündür.

Değerler sadece sabit bir dönüş hızına, sabit yüke ve maks. 10° çalışma eğim açısına uygulanabilir. Paslanmaz Çelik evrensel mafsallar için uygulanabilir değillerdir.

Daha büyük ß eğim açıları için, k düzeltme katsayısı tarafından artırılan bir N nominal çıkış ve/veya bir M nominal torku seçilmelidir (aşağıdaki örneğe bakınız).

Dönüştürme formülü:

Tork M [Nm] = 9550 N[kW]/n [dk-¹]

Çıkış N [kW] = M [Nm] x n [dk-¹]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Aktarılacak olan çıkış N = 0,65 kW

R.p.m. n = 230 dk-¹

Eğim açısı ß = 10°

Düzeltme katsayısı k = 1

Gösterge çıkışı N‘= Nominal çıkış N

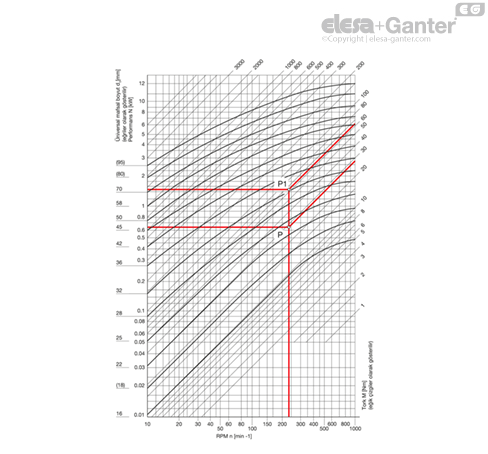

P kesişme noktasına 0.65 kW ve 230 dak.-¹’de ulaşılır (bu da 27 Nm’lik bir torka karşılık gelir).

P'ye karşılık gelen sonraki boyut yukarı evrensel bağlantısı d₁ = 25 çapına sahip modeldir.

Örnek 2

Aktarılması gereken tork M = 27 Nm

R.p.m. n = 230 min-¹

Eğim açısı ß = 30°

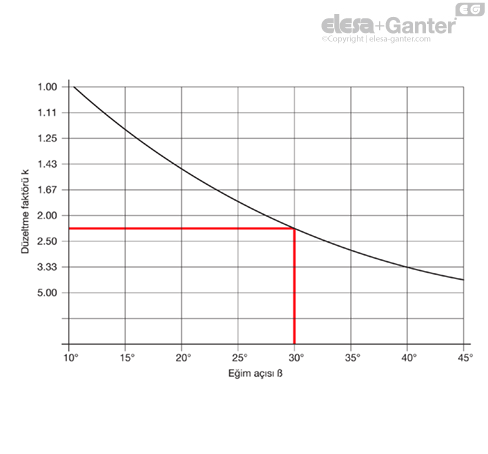

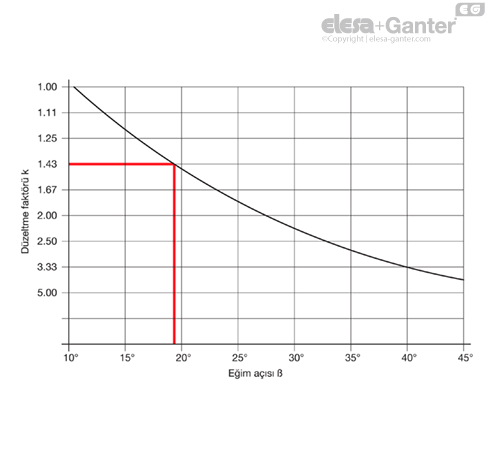

Düzeltme katsayısı k = 2,25

Belirtici tork = 2,25 x 27 Nm = 60 Nm

P₁ kesişim noktasına, 61 Nm ve 230 dk-¹’den ulaşılır (N = 1,47 kW gösterge çıkışına eşittir).

P₁'e karşılık gelen evrensel mafsal d₁ = 36 çaplı modeldir.



Sürtünmeli yataklı evrensel mafsallar, EW Tip



Tabloda, aşağıdaki evrensel mafsalların aktarılabilir çıkış N ve/veya tork M değerleri gösterilmektedir DIN 808, tip EG (tek sürtünmeli yatak) evrensel bağlantıların transfer edilebilir çıkışı N ve / veya torkları M ile r.p.m n ilişkisini göstermektedir.

Değerler sadece sabit bir dönme hızı, sabit yük ve maksimum 10 ° çalışma eğim açısı için geçerlidir.

Daha büyük ß eğim açıları için, k düzeltme katsayısı tarafından artırılan bir N nominal çıkış ve/veya bir M nominal torku seçilmelidir (aşağıdaki örneğe bakınız).

Dönüştürme formülü:

Tork M [Nm] = 9550 N[kW]/n [dk-¹]

Çıkış N [kW] = M [Nm] x n [dk-¹]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Aktarılacak çıkış N = 5.5 kW

R.p.m. n = 230 dk-¹

Eğim açısı ß = 10°

Düzeltme katsayısı k = 1

Gösterge çıkışı N‘= Nominal çıkış N

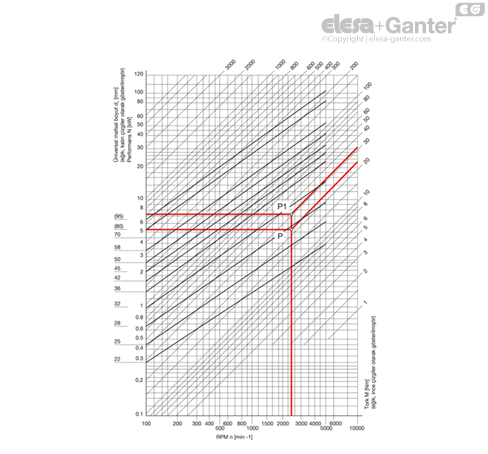

P kesişme noktasına 5.5 kW ve 2300 dak.-¹’de ulaşılır (bu da 23 Nm’lik bir torka karşılık gelir).

P'ye karşılık gelen sonraki boyut yukarı evrensel bağlantısı d₁ = 28çapına sahip modeldir.

Örnek 2

Aktarılması gereken tork M = 23 Nm

R.p.m. n = 2300 dak-¹

Eğim açısı ß = 18°

Düzeltme katsayısı k = 1.43

Belirtici tork = 1,43 x 23 Nm = 33 Nm

P₁ kesişim noktasına, 33 Nm ve 2300 dk-¹’den ulaşılır (N = 7,9 kW gösterge çıkışına eşittir).

P₁'ye karşılık gelen sonraki boyut yukarı evrensel bağlantısı d₁ = 32 çapına sahip modeldir.
