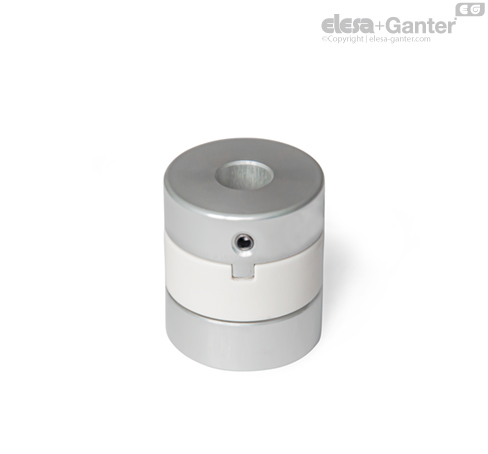

GN 2243-B Oldham kaplinler kama kanalsız

GN 2243 Oldham kaplinler, yüksek tork verebilirken, yanlış yanal şaft hizalamalarını da telafi edebilirler. Bunun sonucunda bunlar, yüksek yanlış yanal şaft hizalamalarıyla ilişkili saf tork ve güç iletimine odaklanan uygulamalarda kullanılmaktadırlar.

Kenetleme göbekleri için ayar vidası kullanımı ve basit takmalı kurulum, Oldham kaplinlerin montajını çok kolaylaştırır. Bunlar, geniş çeşitlilikte uygulamalara uygundur ve ambalajlama makinelerinin ve pompaların genel makine yapımında kullanılmaktadırlar.

Delik kodu K ile, kama kanalı her iki d₂ ve d₃ deliğine her zaman entegredir.

• Kama kanalı P9 DIN 6885

• ISO-Temel Toleranslar

• Elastomer özellikler

* Yük dalgalanmaları dikkate alınmamıştır

Ortam sıcaklığı 30 °C’den yüksekse, nominal torku ve maksimum tork, sıcaklık düzeltme katsayıları kullanılarak ayarlanmalıdır.

Tüm mekanik parçalar gibi şaftlar da kapsamlı teknik önlemlerle bile tamamen ortadan kaldırılamayan üretim ve montaj toleranslarına tabidirler. Tasarımda bu sapmalar dikkate alınmazsa, titreşim, çalışma gürültüleri ve şaftlarda ve şaft yataklarında aşınma veya hasar ortaya çıkabilir. Uygun kaplinler sadece yanlış hizalamayı ve kaçıklık hatalarını etkin bir şekilde telafi etmekle kalmaz, fakat aynı zamanda montaj işlemini büyük ölçüde basitleştirerek gerekli genel işçiliği azaltır. Yanlış şaft hizalaması ve kaçıklık hataları, nitelik bakımından değişkenlik gösterebilmektedirler ve uygun kaplin seçerken her zaman dikkate alınmalıdırlar.

Hata tipi	Yanlış hizalama şeması
Yanal: Şaftların eksenleri aslında paraleldir, fakat yatay olarak kaymıştır ve hizalanmazlar.
Açısal: Şaftların eksenleri aynı düzlemde yer almaz, belirli bir açıda buluşurlar.
Eksenel: Şaftlar, dönüş ekseni boyunca eksenel olarak hareket ederler.
Kaçıklık: Şaftlar, dönüş ekseninin merkezinin dışına radyal olarak hareket ederler.

Kaplin göbeklerinin doğru sabitlenmesi için, şaftın önerilen şaft yerleştirme derinliği l₂’ye göre takılması gerekir. Şaft yerleştirme derinliği l₂, ilgili kaplinin standart sayfasında belirtilmiştir. Yerleştirme derinliği çok sığ olursa, şaft kaplinden dışarı kayabilir veya kenetleme göbeği kırılabilir. Şaft çok derine yerleştirilirse, kapline temas ederek hasara yol açabilir.



Şemalar, 20 °C’de statik burulma sağlamlığının yüzde 100 olduğu varsayılarak, izin verilen çalışma sıcaklık aralığında statik burulma sağlamlığındaki değişimi göstermektedir. Kaplinlerin burulma sağlamlığı, sıcaklık arttıkça azalır.



Şaft uçları eksantrik düzende takıldığında, kaplin sürekli nötr konumuna geri gelmeye çalışır. Ortaya çıkan kuvvete geri gelme kuvveti denir. Kaplinler, olası en düşük eksantriklikle takıldığında, ortaya çıkan geri gelme kuvvetleri daha düşüktür. Bu ayrıca şaft yatağına etki eden kuvveti azaltır.
