ÖZELLİKLER
Delik kodları

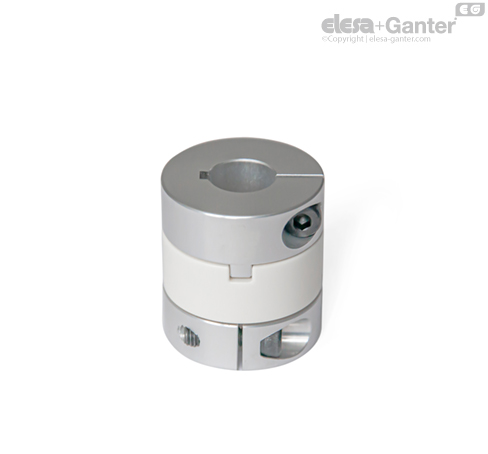

- Tip K: kama kanallı (d1 = 20’den itibaren)
Göbek
Alüminyum AL
anotlanmış, doğal renk
Ara parça
Plastik (Poliasetal POM) KU
80 °C sıcaklıklara kadar dirençli
DIN 912 soket kapaklı vidalar
Çelik, karartılmış
Sıcaklık aralığı: -20 °C ila +80 °C
BİLGİ
GN 2242 Oldham kaplinler, yüksek tork verebilirken, yanlış yanal şaft hizalamalarıyla da telafi edebilirler. Bunun sonucunda bunlar, yüksek yanlış yanal şaft hizalamalarıyla ilişkili saf tork ve güç iletimine odaklanan uygulamalarda kullanılmaktadırlar.
Kenetleme göbekleri ve basit takmalı kurulum, Oldham kaplinlerin montajını çok kolaylaştırır. Bunlar, geniş çeşitlilikte uygulamalara uygundur ve ambalajlama makinelerinin ve pompaların genel makine yapımında kullanılmaktadırlar.
Delik kodu K ile, kama kanalı her iki d2 ve d3 deliğine her zaman entegredir.
Tekník değerler
| d1 | Nm cinsinden nominal tork* | Nm şeklinde maks. tork | Maks. hız (min-1) | kgm2 cinsinden atalet momenti | Nm/rad cinsinden statik burulma sağlamlığı | maks. şaft yanal yanlış hizalanması |
| mm cinsinden yanal | ˚ cinsinden açısal |
| 12 | 1 | 2 | 52.000 | 6.6 x 10-8 | 60 | 1 | 3 |
| 15 | 1.6 | 3.2 | 42.000 | 1.7 x 10-7 | 80 | 1 | 3 |
| 20 | 3.2 | 6.4 | 31.000 | 8.0 x 10-7 | 120 | 1.2 | 3 |
| 30 | 15 | 30 | 21.000 | 5.2 x 10-6 | 530 | 2 | 3 |
| 38 | 28 | 56 | 16.000 | 1.5 x 10-5 | 1500 | 2.5 | 3 |
* Yük dalgalanmaları dikkate alınmamıştır
Sıcaklık düzeltme katsayıları
Ortam sıcaklığı 30 °C’den yüksekse, nominal torku ve maksimum tork, sıcaklık düzeltme katsayıları kullanılarak ayarlanmalıdır.
| Ortam sıcaklığı | Sıcaklık düzeltme katsayısı |
|
| -20 °C ila +30 °C | 1 |
| +30 °C ila +40 °C | 0.8 |
| +40 °C ila +60 °C | 0.7 |
| +60 °C ila +80 °C | 0.55 |
Yanlış hizalama ve kaçıklık toleransları
Tüm mekanik parçalar gibi şaftlar da kapsamlı teknik önlemlerle bile tamamen ortadan kaldırılamayan üretim ve montaj toleranslarına tabidirler. Tasarımda bu sapmalar dikkate alınmazsa, titreşim, çalışma gürültüleri ve şaftlarda ve şaft yataklarında aşınma veya hasar ortaya çıkabilir. Uygun kaplinler sadece yanlış hizalamayı ve kaçıklık hatalarını etkin bir şekilde telafi etmekle kalmaz, fakat aynı zamanda montaj işlemini büyük ölçüde basitleştirerek gerekli genel işçiliği azaltır. Yanlış şaft hizalaması ve kaçıklık hataları, nitelik bakımından değişkenlik gösterebilmektedirler ve uygun kaplin seçerken her zaman dikkate alınmalıdırlar.
| Hata tipi | Yanlış hizalama şeması |
| Yanal: Şaftların eksenleri aslında paraleldir, fakat yatay olarak kaymıştır ve hizalanmazlar. |  |
| Açısal: Şaftların eksenleri aynı düzlemde yer almaz, belirli bir açıda buluşurlar. |  |
| Eksenel: Şaftlar, dönüş ekseni boyunca eksenel olarak hareket ederler. |  |
| Kaçıklık: Şaftlar, dönüş ekseninin merkezinin dışına radyal olarak hareket ederler. |  |
Şaft yerleştirme derinliği
Kaplin göbeklerinin doğru sabitlenmesi için, şaftın önerilen şaft yerleştirme derinliği l2’ye göre takılması gerekir. Şaft yerleştirme derinliği l2, ilgili kaplinin standart sayfasında belirtilmiştir. Yerleştirme derinliği çok sığ olursa, şaft kaplinden dışarı kayabilir veya kenetleme göbeği kırılabilir. Şaft çok derine yerleştirilirse, kapline temas ederek hasara yol açabilir.
Statik burulma sağlamlığı ve sıcaklık
Şemalar, 20 °C’de statik burulma sağlamlığının yüzde 100 olduğu varsayılarak, izin verilen çalışma sıcaklık aralığında statik burulma sağlamlığındaki değişimi göstermektedir. Kaplinlerin burulma sağlamlığı, sıcaklık arttıkça azalır.
Geri gelme kuvveti – Eksantriklik
Şaft uçları eksantrik düzende takıldığında, kaplin sürekli nötr konumuna geri gelmeye çalışır. Ortaya çıkan kuvvete geri gelme kuvveti denir. Kaplinler, olası en düşük eksantriklikle takıldığında, ortaya çıkan geri gelme kuvvetleri daha düşüktür. Bu ayrıca şaft yatağına etki eden kuvveti azaltır.
