GN 808.3

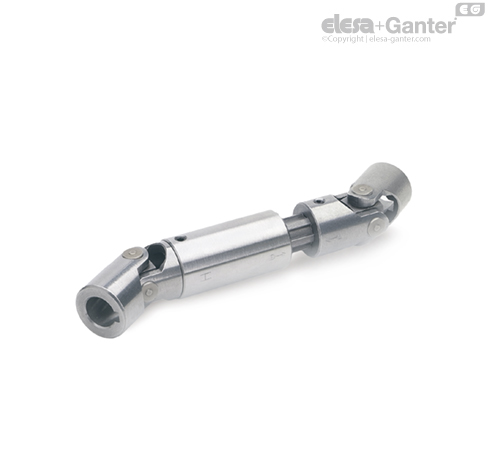

İğne yataklı evrensel bağlantı şaftları

GN 808.3 iğne yataklı evrensel mafsal şaftları, yalnızca iki şaft arasındaki uzaklığı birleştirmez, aynı zamanda l₁ genel uzunluğa göre karşılık gelen l₂ çıkarma uzunluğunu sağlayan, uzunlukların hizalanmasına olanak verir. Güç aktarımı, iki evrensel mafsal  DIN 808 (tip EW) bir kanallı şaft ve bir sürgülü manşon ile sağlanır. Kanallı şaftı sürgülü manşona bağlarken doğruluğu kontrol etmek önemlidir: -> <- işaretleri birbirlerine karşı olmalıdır. Herhangi bir bağlantı hatası, homojen olmayan bir çıkışa ve hızlı aşınmaya yol açar.

• farklı uzunluk l₁ - l₂

• Kama kanalsız delikler

• Kareli delikler

• Altıgenli delikler

• farklı veya eşit olmayan delikli

• Paslanmaz Çelik Versiyon (iğneli rulman paslanmaz değildir)

İzin verilen r.p.m. ve tork

• Kama kanalı DIN 6885

• Komple delik GN 110

• ISO-Temel Toleranslar



Tekli evrensel mafsallar, ilk düz dönüşü düzensiz bir dönüş olarak aktarır. Tahrik milinin tekli evrensel mafsal aracılığıyla tek bir devri, tahrik edilen milin iki kez hızlanıp yavaşlamasına neden olur. Düzensizliğin boyutu, ß çalışma açısına bağlıdır.

Sürülen şaftın pürüzsüz şekilde dönmesini sağlamak için iki tekli veya bir çiftli evrensel mafsal gereklidir. Hareketteki ufak düzensizliklerin kabul edilebilir olduğu veya ufak çalışma açılarının kural olduğu durumlarda tekli evrensel mafsal uygun olacaktır.







Ayrıca yataklar evrensel mafsallara mümkün olduğunca yakın olmalıdır.

Sürtünmeli yataklara sahip evrensel bağlantıların sürekli çalışması için yeterli yağlama gereklidir. Damlama yağ ile yağlama mümkün değilse en az günde bir kez yağlanmalıdırlar. Yağ veya gres ile doldurulabilecek GN 808.1 tozluk ile evrensel bağlantının takılması mümkündür.

İğne yataklı evrensel mafsallar, EW Tip



Tabloda, aşağıdaki evrensel mafsalların aktarılabilir çıkış N ve/veya tork M değerleri gösterilmektedir DIN 808, tip EG (tek sürtünmeli yatak) evrensel bağlantıların transfer edilebilir çıkışı N ve / veya torkları M ile r.p.m n ilişkisini göstermektedir.

Değerler sadece sabit bir dönme hızı, sabit yük ve maksimum 10 ° çalışma eğim açısı için geçerlidir.

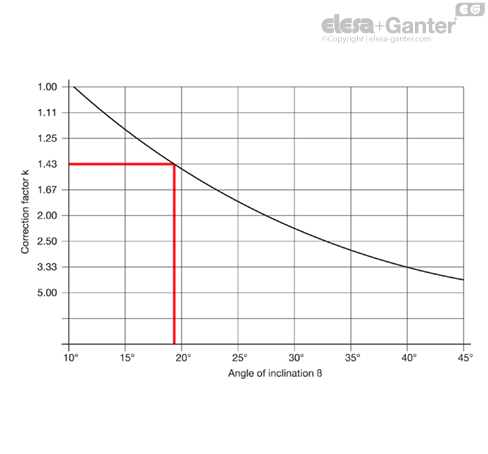

Daha büyük ß eğim açıları için, k düzeltme katsayısı tarafından artırılan bir N nominal çıkış ve/veya bir M nominal torku seçilmelidir (aşağıdaki örneğe bakınız).

Dönüştürme formülü:

Tork M [Nm] = 9550 N[kW]/n [dk-¹]

Çıkış N [kW] = M [Nm] x n [dk-¹]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Aktarılacak olan tork N = 5,5 kW

R.p.m. n = 2300 dak-¹

Eğim açısı ß = 10°

Düzeltme katsayısı k = 1

Belirtici çıkış N = Nominal çıkış N

P kesişme noktasına 5.5 kW ve 2300 dak.-1’de ulaşılır (bu da 23 Nm’lik bir torka karşılık gelir).

P'ye karşılık gelen sonraki boyut yukarı evrensel bağlantısı d₁ = 28çapına sahip modeldir.

Örnek 2

Aktarılması gereken tork M = 23 Nm

R.p.m. n = 2300 dak-¹

Eğim açısı ß = 18°

Düzeltme katsayısı k = 1.43

Belirtici tork = 1,43 x 23 Nm = 33 Nm

P1 kesişme noktasına 33 Nm ve 2300 dak.-₁ ’de ulaşılır (bu da bir belirtici çıkış ile eşittir N = 7.9 kW).

P₁'ye karşılık gelen sonraki boyut yukarı evrensel bağlantısı d₁ = 32 çapına sahip modeldir.
