Bilgi
Sensör tutucular GN 801.3 GN 810 ve GN 820 serisi manivelalı kıskaçlar için aksesuar olarak tasarlanmıştır ve bir indüktif sensör kullanarak sıkma pozisyonlarının kontaksız izlenmesini sağlar.
Sıkma kolu sıkma pozisyonunda olduğunda, sensörün elektronik aksamı, örneğin bir makine kontrol ünitesine bir yüksek sinyal verir ve ayrıca bu anahtarın durumunu sensördeki bir LED’le belirtir.
Böylece çalışma hataları güvenle saptanabilir ve proses güvenirliği artar.
Sensör tutucu, manivelalı kıskaçlara geriye dönük olarak takılabilir ve manivelalı kıskacın kurulum durumuna bağlı olarak, sağda veya solda monte edilebilir. Tüm parçalar monte edilmemiş bir set olarak sağlanır. Yakınlık sensörü, kimlik no. 2’nin teslimat kapsamına dahil değildir.

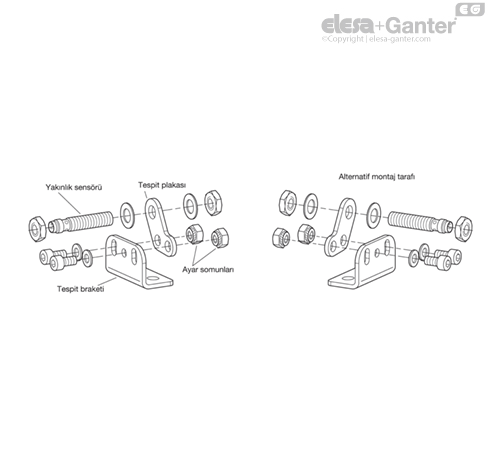

Montaj talimatı
Sensör tutucular, manivelalı kıskacın sol veya sağ tarafına monte edilebilir. Bunu yapmak için, dönmeye ve kaybolmaya karşı korumak amacıyla ayar somunlarının tespit plakasının solunda veya sağında sıkılması gerekir. Bu, sensör tutucunun ilave montajını ve sensörün ayarlanmasını kolaylaştırır. Montaj tarafının daha sonra değiştirilmesi amaçlanmamıştır.
Sensör, seçilen montaj tarafına göre tespit braketindeki deliğin içine yerleştirilir ve derinlik, somunlar sıkma kolu sıkma pozisyonuna güvenle getirene kadar somunlar kullanılarak ayarlanır ve sıkılır.
