ÖZELLİKLER
Típler
- Tip A: U-çubuk versiyonu, iki flanşlı contalı
- Tip C: U-çubuk versiyon, iki flanşlı conta ve GN 708.1 dingil tertibatı ile
- Tip E: Tek parça çubuk versiyonu, kilit menteşeli

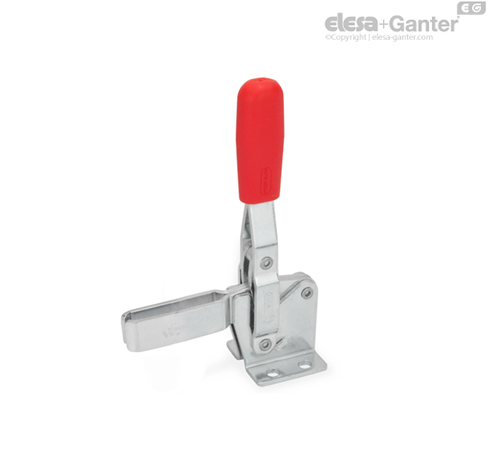

Çelik versiyon
- Gövdesi sertleştirilmiş Çelik C10, galvanizli, mavi pasifleştirilmiş
- Yatak perçinleri (boy 230 ve üzeri), yüzeyi sertleştirilmiş
Tüm hareketli parçalar
özel yağ ile yağlanmış
El tutamağı
Yüksek kalite, yağa karşı dirençli kırmızı plastik
Dingil tertibatı GN 708.1, Tip A

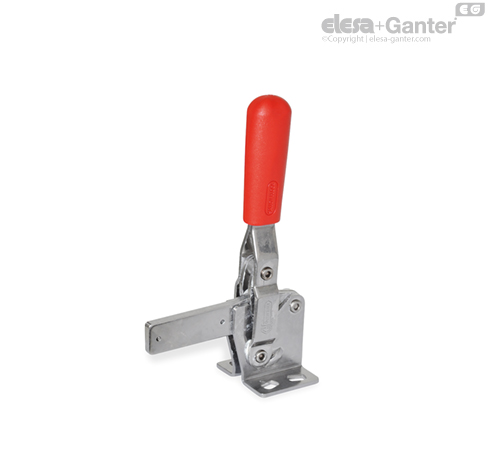

Paslanmaz Çelik Versiyon NI
Paslanmaz Çelik AISI 304
Tüm hareketli parçalar
özel yağ ile yağlanmış
El tutamağı
Yüksek kalite, yağa karşı dirençli kırmızı plastik
Dingil tertibatı GN 708.1, Tip A
BİLGİ
GN 810 dikey hareketli manivelalı kıskaçlar mafsal prensibine göre çalışır: kaldırma kolu ve sıkıştırma çubuğu aynı yönde hareket eder. Kenetlenmiş pozisyonda, çalışan kaldırma kolu dikey pozisyonunda olur.
İki flanşlı contalı U-çubuk versiyonundaki dikey hareketli manivelalı kıskaçlar (Tip A), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip C için neopren kauçuk uçlu bir dingil tertibatı da mevcuttur.
Tip E versiyon, iş parçasını yerinde tutmak için, daha sonra uygulamaya özel basılı tutarak bağlanan bir bileşeni barındırabilecek olan kilit menteşesi kaynaklanarak veya çubuğun GN 809 kıskaç yuvaları ile birlikte uygulanmasıyla kullanılabilir.
