GN 864-FG
GN 864
Güç kıskaçları
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tip BL: yatay kenetleme kolu
Çelik C45
Politetrafloroetilen (PTFE), yeşil FG
maks. basınç 10 bar
GN 864 güç kıskaçlarının maksimum kenetleme durumuna kenetleme kolu hareketinin sonunda ulaşılır. Bu nedenle çalışma hareketi hareket ucuna olabildiğince yakın bir şekilde tamamlanmalıdır.

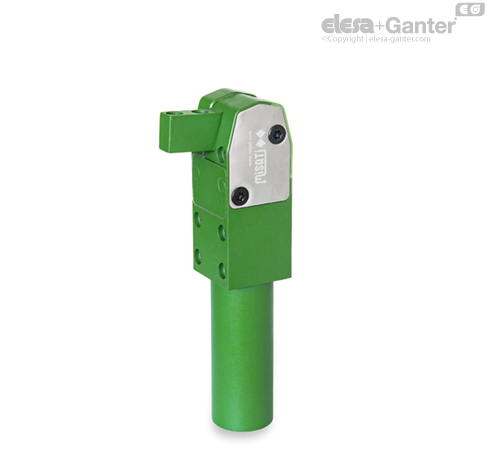

FG tipi, kaynak püskürmesine ve korozyona karşı koruma için yapışmayı önleyici bir politetrafloroetilen (PTFE) kaplama ile donatılmıştır. Koruyucu kapaklarla GN 864.1 germe mekanizması, nüfuz eden kire karşı ayrıca korunabilir.
Bu pnömatik olarak çalışan güç kıskaçları (MISATI Patenti), bağlama düzenekleri ve taşıma sistemlerinde iş parçalarının sıkıştırılması, tutulması, kavranması ve konumlandırılması için kullanılır.
Bu güç kıskaçlarının dikkat çekici noktaları şunlardır:

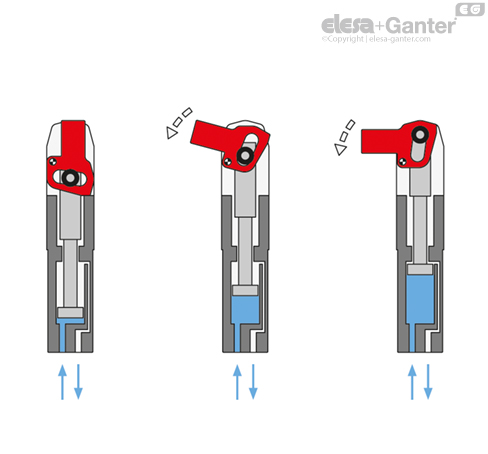

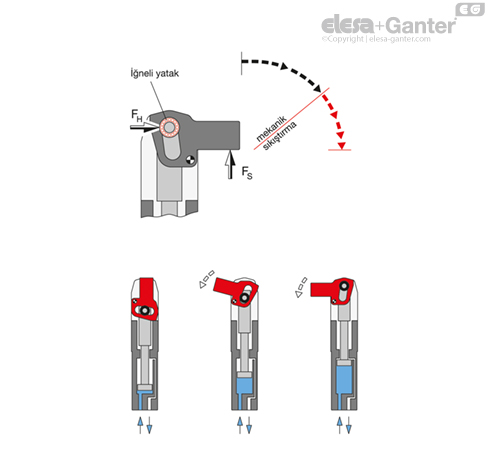

Burada gösterilen çizimler, ölü nokta mekanizmasının fonksiyon prensibini açıklamaktadır.
20, 32, 40 ve 50 mm çapındaki pistonlar 60 Nm ila 475 Nm’ye kadar sıkıştırma kuvveti sağlar, bu da sıkıştırma kuvvetlerinin rakip güç kıskaçlarına göre çok daha yüksek olmasına olanak verir.
Güç kıskaçları, uzun ömürlü olacak şekilde tasarlanmış ve yapılandırılmışlardır. Fonksiyonel testler, 20 milyon döngüden sonra bile halen dayanıklı olduklarını kanıtlamıştır.
İlave dikkat çekici noktalar şunlardır:
