MPI-R10-RF

Manyetik ölçüm sistemi

Özellikler ve uygulamalar

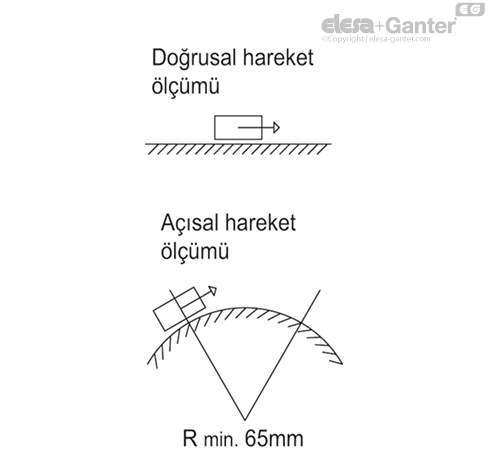

Özel bir sensöre bağlı MPI-R10-RF ölçüm sistemi FC-MPI, manyetik bant ile kombine olarak M-BAND-10, doğrusal ve açısal yer değişiminin ölçümü için eksiksiz bir sistemdir (minimum 65 mm yarıçap ile).

Montajı son derece kolay olup hassas hizalama ve konumlandırma yapılmasını sağlayarak gereken süreyi ve işleme prosedürlerini en aza indirir.

• Tespit kanatlı (ELESA PATENTİ) bir sistem sayesinde, cihazın panelden montaj ve demontaj işlemleri maksimum kolaylıkta gerçekleştirilir.

• 12 mm uzunlukta ve özel karakterler içeren 7 haneli LCD.

• 4 çok fonksiyonlu tuş ile programlanabilir.

• Milimetre, inç ya da açısal derece cinsinden görüntülenen değerler.

• Mutlak veya artımlı mod ekranı.

• 10’a kadar programlanabilir aralık değeri.

• 32 hedef konum saklama ve görüntüleme.

• Uzun ömürlü dahili lityum pil.

• Batarya değişimi sırasında tamponlu bellek.

• Kolay takma-çıkarma için bastırılarak oturtulan tertibat sistemli FC-MPI konnektör için yuva.

Daha fazla bilgi için "kullanım talimatları".



(1) Okuma hızı pil ömrünü etkiler.

(2) Çözünürlük: Sistemin görüntüleyebileceği en küçük uzunluk değişikliği.

(3) Hassaslık: Sistemin ölçtüğü değerin gerçek değere göre maksimum sapması.

(4) Tekrarlanabilirlik: Münferit ölçümler yapıldığında, aynı numunenin ölçüm serisi arasındaki yakınlık derecesi (ölçüm koşulları değişikliğe uğramaz).

HIZLI KONUMLANDIRMA SİSTEMİ

MPI-R10-RF ölçme sistemi, UC-RF kontrol birimiyle radyo frekansı (RF) yoluyla ağ oluşturarak makine parçalarının hızla konumlandırılması için veya çok eksenli ölçümler için bir kablosuz sistem oluşturur (şekil 4).

Kablosuz bağlantı aşağıdakileri sağlar:

• geçerli konumun okunması

• hedef konumun ayarlanması

• tüm çalışma parametrelerinin konfigürasyonu

Radyo frekansı sistemi ağı, farklı makinelerin aynı mekanda karşılıklı girişim yapmadan var olmasını sağlar.

Bu sistem özellikle sık format değişikliği gerektiren uygulamalar için uygundur, böylece makine parçalarının hedef/mevcut konumunun doğru ayarlanması sağlanır ve ayrıca bir güvenlik sistemi oluşturulur. Gerçekten de, tek bir MPI-R10 ölçme sistemi bile hedef konuma yerleştirilmezse, PLC, makine üretim çevriminin başlamasına izin vermeyerek üretim sorunlarını önler.

Sistemin kurulumu, kontrol ünitesi ve göstergeler arasında bağlantı kablolarının kullanımını gerektirmediğinden, hızlı ve kolay bir şekilde gerçekleştirilir.

İlave teknik bilgi için bkz. "kullanım talimatları".



Kablolu manyetik sensör

FC-MPI ayrı olarak sipariş edilir.

Talep üzerine aksesuarlar

Manyetik bant M-BAND-10.

Talep üzerine özel uygulamalar

Özel plaka ekranı kişiye özel grafik semboller, işaretler ya da yazılar ile temin edilebilir.

Montaj talimatları

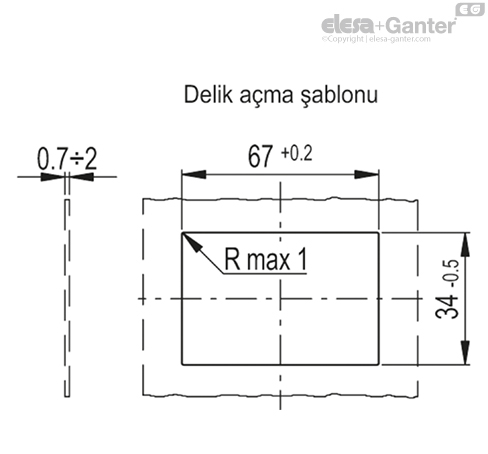

• Levha (0,7÷2 mm kalınlık) şablondaki boyutlara uygun olarak delinir.

• Kasa yerleştirilmeden önce tüm delme çapakları giderilir.

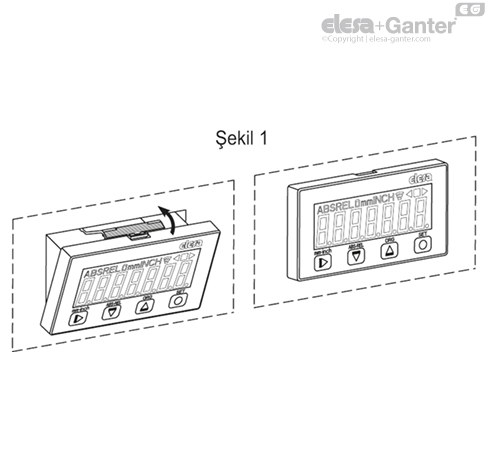

• Kasanın alt bölümü yuvaya yerleştirilir ve tam yerleşme sağlanana dek bastırılır (Şekil 1).





Pil değiştirme talimatları

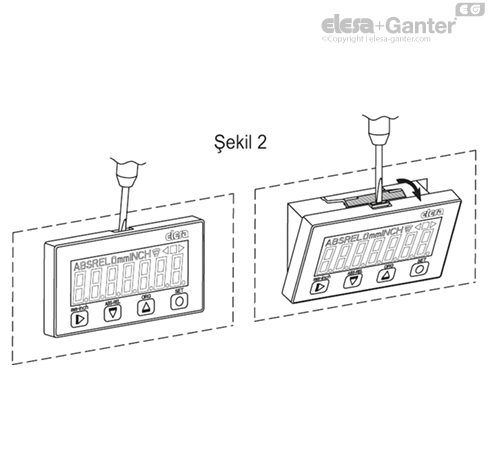

• Gösterge, düz tornavida yardımıyla tespit kanadına baskı uygulanıp durdurma parçasına kadar getirilerek yerinden çıkarılır (Şekil 2).

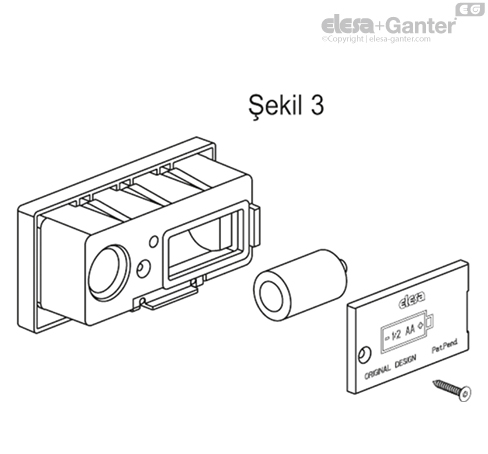

• AISI 304 paslanmaz çelik kendinden diş açan vida TORX^®* T06 aletinin altı loblu soketi ile sökülür ve kapak plakası çıkarılır (Şekil 3).

• Kutupların ters olmamasına dikkat edilerek pil yerleştirilir (kapakta gösterilen konuma bakınız).

• Pil değişimi 10 saniye (tampon güç kaynağının süresi) içerisinde yapılırsa yapılandırma parametreleri kaybolmaz.





_{* TEXTRON INC. tescilli ticari markası.}

Uyumluluk

Manyetik ölçüm sistemi “-W2” versiyonu, sadece aynı “-W2” versiyonunun manyetik ölçüm sistemi ve kontrol ünitesiyle uyumludur.
