Genel bilgiler

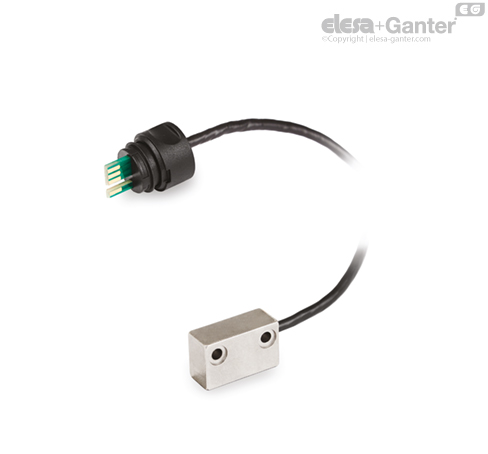

Sensör
Pres döküm çinko alaşım, nikel kaplamalı gövde
Kablo
Siyah Ø 3.5 mm PVC kaplamalı, hareket halinde ≥ 34 mm bükülme yarıçaplı kılıflı kablo.
Konnektör (IP67 koruması)
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
NBR kauçuk O-Halka.
Genel bilgiler
Özellikler ve uygulamalar
Yerleşimi kolaylaştıran ve titreşim veya kazara kopma durumlarında bile doğru bağlantı sağlayan bastırılarak oturtulan tertibat.
Diğer uygulamalar
Talep üzerine özel uygulamalar
Farklı uzunluklarda kablolu manyetik sensör (maks. 5 m).
Kullanım talimatları
Montaj talimatları

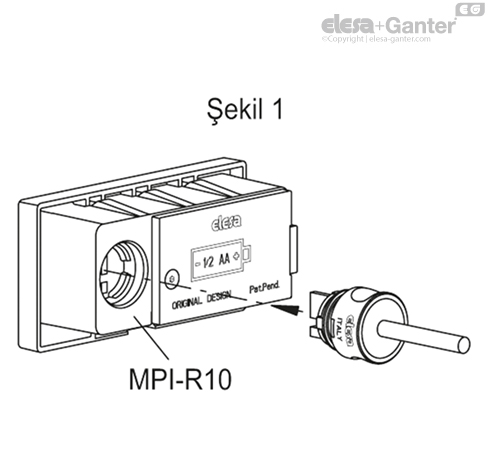

- Konnektör MPI-R10 manyetik ölçüm sisteminin uygun yerine yerleştirilir ve oturuncaya kadar itilir (Şekil 1).
- M3 vidalar (ürünle birlikte temin edilmez) ile manyetik sensör sabitlenir. Yer değiştirmenin doğru okuma değerini sağlamak için sensör ile manyetik bant arasındaki mesafe: maks. 1 mm.
Demontaj talimatları

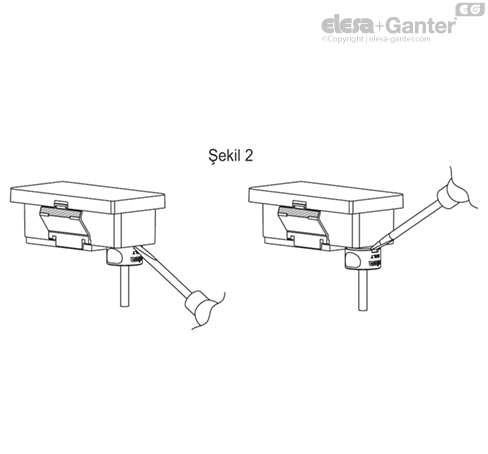

Konnektörü parmaklarınızla çekip uygun çentikleri yakalayarak kolayca çıkarabilirsiniz. Gerekirse, yuva içerisinde kaldıraç olarak düz tornavida kullanılabilir (Şekil 2).
