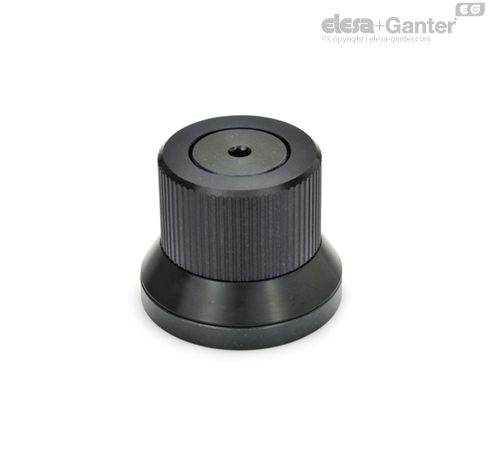

GN 700-B Ayarlanabilir topuzlar nötr, ok veya ölçeklendirme olmadan

Ayarlanabilir topuz GN 700 ile bir şaft her iki yönde sonsuz şekilde ayarlanabilir. Maksimum 15 Nm yüke sahip boşluksuz mekanizma, şaftın her pozisyonda sabit şekilde kilitlenmesini sağlar.

Bu mekanizma, şaftın kontrol edilemeyen şekilde hareket etmesini önler. Kilitleme hareketi, geri tepme ve titreşimin yol açabileceği istenmeyen yeniden ayarlamaları önlemek için kullanılan bir güvenlik özelliğidir.

Kontrol topuzları üzerindeki ölçek ve ok, kalıcı olarak işaretlenmiştir ve kolayca görülebilir, çünkü kazılı “alüminyum renkli” numaralar, siyah anotlanmış yüzeyle kontrast oluşturur.

Standart ölçeğin (tip S) yanı sıra, kontrol topuzu versiyonu herhangi bir ölçek (tip KS) ile temin edilebilir.

Ölçeğin tasarımı, numaralandırma şekli, numaralandırma konumu ve numaralandırma sırası için lütfen sipariş sayfasındaki ölçeklendirme halkalarının planına bakınız "Bölmeler nasıl sipariş edilir" .

Çift yönlü serbest gidiş ve geri gitmeyi önleyici taban prensibiyle çalışan geri tepmeyi önleyici mekanizma, her iki yönde hareketin geri tepme olmadan aktarılmasını sağlar. Ayarlanabilir topuz, titreşimlere maruz kalan makinelerdeki veya ekipmanlardaki uygulamalar için uygun değildir.

Burç anahtar ve kama kanalı ile döner şafta bağlanır.

Konum halkası statik kalır, burcun ve kavrayıcı merdanelerin ortasında konumlandırılır, makine çerçevesine veya muhafazasına üç vidayla sabitlenir.

Tırtıklı tambur ile dönen topuz burç tarafından taşınır.

Ölçek halkası burca ve tahrikli şafta iki havşa başlı vidayla sağlam bir şekilde bağlanır.

Topuz yeniden konumlandırılırsa, dönüş yönüne bağlı olarak izleyici pinlerden biri, yayın karşısındaki kavrayıcı merdaneyi rölanti konumuna iterek burcun ve şaftın serbestyçe dönmesini sağlar.

Karşı taraftaki ikinci izleyici pin, kavrayıcı merdanesinin hareketini azaltır ve aynı zamanda sağlam bir kavrama ve burcun ileri hareketini sağlar;birinci kavrayıcı merdane ise rölanti konumda kalır.

Topuz serbest bırakılırken yay, kavrayıcı merdaneyi kavrama konumuna geri iter, böylece burç statik bölümle yeniden bağlanır.

Ölçeklendirme halkası, burca sağlam bir şekilde bağlanır ve şaftın yeniden ayarı doğru bir şekilde kontrol edilebilir.

Ancak ayarlanabilir bu topuz, ayarlanacak şaftın ayarın ilerisinde çalıştığı durumlarda kullanılamaz. Bu topuzdaki geri tepmeyi önleyen mekanizma, tahrik edilen şaft için yatak olarak kullanılamaz.

Makinenin şaftı, statik parçanın temas yüzeyine doğru açıyla konumlandırılırsa sorunsuz bir işleyiş garanti edilebilir.
