Çelik / Paslanmaz Çelik
Çelik
Çelik / Paslanmaz Çelik
Çelik
Çelik versiyon
Tipler
Tipler
- Tip A: Kontrol topuzu, karartılmış, ölçeklendirmesiz
- Tip AS: Kontrol topuzu, mat krom kaplı, 0...50, 60 ölçek ölçüsü ile
- Tip B: 1 gergi kollu
- Tip C: 2 gergi kollu
Kontrol topuzu
Kontrol topuzu
Çelik
- Tip A / B / C için karartılmış
- Tip AS için mat krom kaplamalı
- Lazerle kazınmış ölçek, siyah
- Tespit halkası üzerinde referans çizgi
- Kama kanalı
- Tolerans yuva genişliği P9
- Delik K 10: DIN 6885-1
- Delik K 12 ... K 16: DIN 6885-2
Sabit silindirik kollar I.280 tip B / C için
Sabit silindirik kollar I.280 tip B / C için
Plastik, fenolik reçine (PF)
siyah, parlak yüzey
Paslanmaz Çelik versiyon
Tipler
Tipler
- Tip A: ölçeksiz
- Tip AS: 0...50, 60 ölçü çizgili ölçekli
Paslanmaz çelik AISI 303 NI
- Tip AS için ölçek
- Lazerle kazınmış, siyah
- Tespit halkası üzerinde referans çizgi
- Kama kanalı
- Tolerans yuva genişliği P9
- Delik K 10: DIN 6885-1
- Delik K 12... K 16: DIN 6885-2
GN 200 indeksleme mekanizmaları, girinti kolları, mandal mekanizmaları, indeksleme pimleri gibi karmaşık indeksleme ve güvenlik mekanizmalarının ve diğer sabitleme elemanlarının yerini alır ve onları basitleştirir.
Standart ölçeğin (Tip AS) yanı sıra, kontrol topuzu versiyonu her tip ölçek ile temin edilebilir. Bu gibi durumlarda, renk kontrastı daha iyi olduğundan mat krom kaplamalı versiyonun kullanılması tavsiye edilir. (Paslanmaz ST Versiyon)
Ölçeğin tasarımı, numaralandırma şekli, numaralandırma konumu ve numaralandırma sırası için lütfen sipariş sayfasındaki ölçeklendirme halkalarının planına bakınız "Bölmeler nasıl sipariş edilir" .
- Özel ölçü çizgileri (bkz. "Bölmeler nasıl sipariş edilir" )
İndeksleme mekanizmaları, şaftları veya milleri 6º (veya bunun katı) bir dönüş açısında ayarlamakta ve daha sonra bir dişli kenara geçirerek döndürmeye karşı korumakta kullanılabilir.

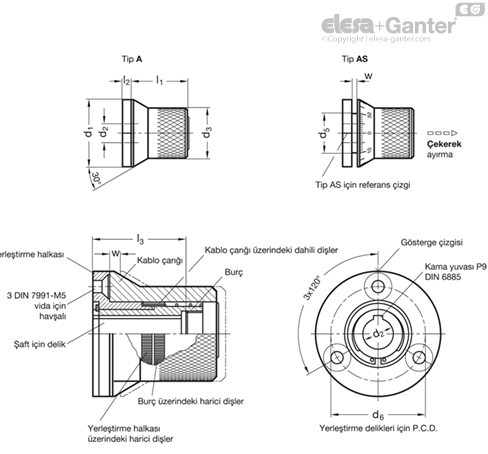

İndeksleme mekanizması, tüm ayar ve sabitleme elemanları olası en küçük alana sığdırılmış olan bağımsız bir birimdir. Üç ana parçadan oluşur:
- Burç, şafta bir anahtar/kama kanalı veya çapraz dübel üzerinden bağlanmıştır.
- Tespit halkası sabittir; burca monte edilir ve makineye 3 gömülü vidayla (örneğin, DIN 7991-M5) sabitlenir.
- Tırtıklı göbek, sabit tespit halkası ve ayarlanabilen şaft arasında bağlantı sağlar.
Kilitlendiğinde, tırtıklı göbeğin dahili dişleri (60 diş), hem sabit tespit halkasının ve hem de şafta bağlı burcun harici dişlerini eşzamanlı olarak kavrar. Şaftı ayarlamak için, tırtıklı göbek yay basıncına karşı çekilerek tespit halkasından çıkarılır. Fakat tırtıklı göbek, burcun harici dişleri yoluyla şafta pozitif olarak bağlı kalır. Tırtıklı göbek çevrilerek artık şaft ayarlanabilir.
60 diş ile aşağıdaki bölümlere ulaşılabilir: 2, 3, 4, 5, 6, 10, 20, 30. Kolay yöntem, şaftın sadece kısıtlı sayıdaki konumda indekslenmesini sağlar, örn. her 120°. Bu amaçla yerleştirme halkası, sadece burca karşılık gelen bir delik olduğu durumda bağlantı sağlayan bir dübel ile üretilmiştir (bkz. montaj örnekleri). Bu delik, sadece kabaca yerleştirilmek için dübel gibi daha büyük boyutta üretilebilir. Doğru konumlandırma diş üzerinden sağlanabilir.
Bir dişli mille ayar için, 1,5 mm diş yüksekliğinin, standart ölçeğe 60 bölüm işaretiyle (tip AS) atanması önerilir: 1 bölüm = 0,025 mm.
Dişli kenarlar, tek tek dübel pimlere göre daha doğru ve yıpranmasız indeksleme sağlar.
Ayar sırasında çok yüksek bir torkun üstesinden gelmek gerekiyorsa, diş kenarlarındaki düşük geri tepme nedeniyle kilit açma ve kilitleme daha zordur. Bu durumda, indeksleme kolları GN 215 kullanılması önerilir.
