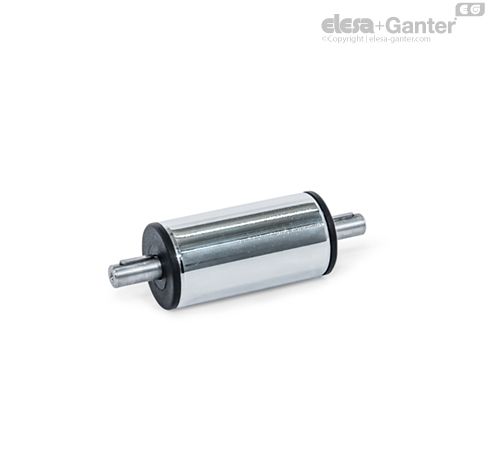

GN 391-SCR Tahrik / Aktarım üniteleri Çelik, krom kaplamalı

GN 391 aktarım üniteleri normalde doğrusal aktüatörler ile bağlantıda kullanılır. Doğrusal aktüatörleri başka veya bir sonraki konuma yönlendirmek adına dönüş hareketini aktarmak için tasarlanmıştır.

l₁ standart uzunluklu aktarım ünitesi özel bir tasarımdır: Doğrusal aktüatörler (el çarkı) için çalıştırma aksını açısal dişli ile beraber 90° döndürmesi için tasarlanmıştır.

Doğrusal aktüatörlerde olduğu gibi, dijital konum göstergeleri takılabilir.

• Konik dişli çarklar, el çarkları, boru kenetleme konnektörleri ve aksesuarlar ayrı olarak sipariş edilmelidir.

• ISO-Temel toleranslar

• Paslanmaz Çelik özellikleri

• Aktarım ünitelerinin montajı ve uygulama örnekleri



İki paralel sürgülü doğrusal aktüatör GN 291 GN 391 aktarım ünitesi ile bağlanır.

GN 297 konik dişli çarkları ve diğer GN 391 aktarım ünitesini içeren GN 298-W açısal yuvalar, el çarkını sisteme bağlar. El çarkı hareket eden aksa dik açılı bir şekilde yerleştirilmiştir.



GN 146.1 iki flanşlı doğrusal aktüatör konnektörleri paralel olarak hareket eder. Bu nedenle iki adet GN 291 doğrusal aktüatör GN 391 aktarım ünitesi ile bağlanmıştır.

GN 297 konik dişli çarkları ve diğer GN 391 aktarım ünitesini içeren T ve GN 298-T/ W açısal dişli, el çarkını sisteme bağlar. El çarkı hareket eden aksa paralel olarak yerleştirilmiştir.
