Çelik / Paslanmaz Çelik, sağ veya sol el dişli
Çelik, krom kaplamalı
Çelik / Paslanmaz Çelik, sağ veya sol el dişli
Çelik, krom kaplamalı
Tipler
- Tip R1: Sağ el dişli, bir ucu şaft yataklı
- Tip R2*: Sağ el dişli, her iki ucu şaft yataklı
- Tip L1: Sol el dişli, bir ucu şaft yataklı
- Tip L2*: Sol el dişli, her iki ucu şaft yataklı
* genelde stokta mevcut değildir
Kılavuz boru
Çelik versiyon
DIN 2391 Boru
Çelik, krom kaplamalı SCR
Paslanmaz Çelik versiyon*
DIN 2462 Boru
Paslanmaz Çelik AISI 304 NI
* genelde stokta mevcut değildir
İkiz kenar dişli mil
- Çelik
Paslanmaz Çelik AISI 303
- topuz yatağı
Baş somun
Tunç
Uç kapak
Plastik
GN 291 doğrusal aktüatörler için yukarıdaki tabloda belirtilen standart hareket uzunluklarına ek olarak, maksimum hareket uzunluğu içerisindeki herhangi bir hareket mümkündür.
Boru kenetleme konnektörlerinin geniş kapsamlı çeşitliliğinin yanı sıra, doğrusal aktüatörleri düzeltmek ve doğrusal aktüatör konnektörleri kurmak için belirli sayıda farklı bileşenler bulunmaktadır.
Doğrusal aktüatör konnektörlerinin yer değiştirmesini ve konumlandırılmasını ölçmek adına, hem analog hem de dijital konum göstergeleri takılabilir ve dahası kılavuz boru uzunlamasına ölçekte temin edilebilir.
- Doğrusal aktüatör konnektörleri, boru kenetleme konnektörleri ve aksesuarlar ayrı olarak sipariş edilmelidir.
- NI Paslanmaz Çelik DIN 2462 Boru
| Ø Doğrusal aktüatör | N içerisinde Fx | N cinsinden Fy | - | - | N cinsinden Fz | - | - | Nm cinsinden Mx | Nm cinsinden My | Nm cinsinden Mz |
| l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - | ||
| 18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Yük verisi doğrusal aktüatörler için uygundur GN 291, GN 292 GN 293 Çelik (SCR) veya Paslaznmaz Çelikten (NI) üretilmiştir. Belirtilmiş Fy ve Fz kuvvetleri kılavuz borunun yaklaşık 0,5 mm eğilmesine neden olur.
Açıklama

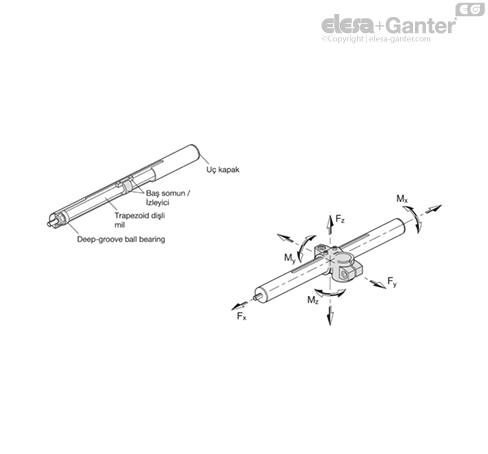

Bir baş somun, doğrusal aktüatörlerin topuz yatağı ikiz kenar dişli dingilin üzerinde eksensel yönde hareket eder. Takip parçası anti rotasyonu garantiler ve farklı doğrusal aktüatör konnektörlerine bağlantı yapar. Doğrusal aktüatörler elle kullanım (el çarkı) için tasarlanmıştır.
Konumlandırma kesinliği 0,2 mm / 300 mm vuruş şeklindedir, maksimum ters hareket ise 0,1 mm şeklindedir.
Kılavuz borular krom kaplama Çelik (SCR) veya Paslanmaz Çelik (NI) paslanmaz. DIN 2391 veya DIN 2462 hassas döküm çelik boruların tolerans aralığında üretilmişlerdir.
Doğrusal aktüatörleri yerinde düzeltmek ve onları doğrusal aktüatör konnektörleri olarak yükseltmek için boru kenetleme konnektörü programı içerisinde geniş çeşitlilikte farklı bileşenler mevcuttur.
Ayrıca yer değiştirme veya yerleşimi ölçmek için dijital konum göstergeleri (DD52R / DD51) takılabilir.
Yüksek bükülme güçlerinin Mx oluştuğu uygulamalarda kare borulu doğrusal aktüatörler veya çift borulu doğrusal aktüatörler tercih edilmelidir.
Ayrıca boru kenetleme konnektörü programı içerisinde geniş çeşitlilikte farklı bileşenler de bu kare borular için mevcuttur. Doğrusal aktüatör konnektörler iki parçalı elemanlardan oluşur; kare tüplerin hassasiyeti için özel gereklilikler yoktur.
GN 291 doğrusal aktüatörlerin standart hareket uzunlukları l1 için

| Ø Doğrusal aktüatör | l1 | l2 | l3 | z |
| Darbe | ||||
| (Standard lengths) | Ölçek uzunluğu sırasıyla en yüksek rakam | |||
| 18 | 65 | 82.5 | 147.5 | 90 |
| 18 | 165 | 82.5 | 247.5 | 190 |
| 18 | 265 | 82.5 | 347.5 | 290 |
| 30 | 100 | 122.5 | 222.5 | 120 |
| 30 | 150 | 122.5 | 272.5 | 120 |
| 30 | 200 | 122.5 | 322.5 | 220 |
| 30 | 300 | 122.5 | 422.5 | 320 |
| 40 | 70 | 142.5 | 217.5 | 90 |
| 40 | 170 | 142.5 | 317.5 | 190 |
| 40 | 220 | 142.5 | 367.5 | 240 |
| 40 | 270 | 142.5 | 417.5 | 290 |
| 40 | 320 | 142.5 | 467.5 | 340 |
| 50 | 65 | 147.5 | 217.5 | 90 |
| 50 | 115 | 147.5 | 267.5 | 190 |
| 50 | 215 | 147.5 | 367.5 | 240 |
| 50 | 265 | 147.5 | 417.5 | 290 |
| 50 | 315 | 147.5 | 467.5 | 340 |
| 60 | 220 | 182.5 | 402.5 | 240 |
| 60 | 720 | 182.5 | 902.5 | 740 |
ÖZELLİKLER

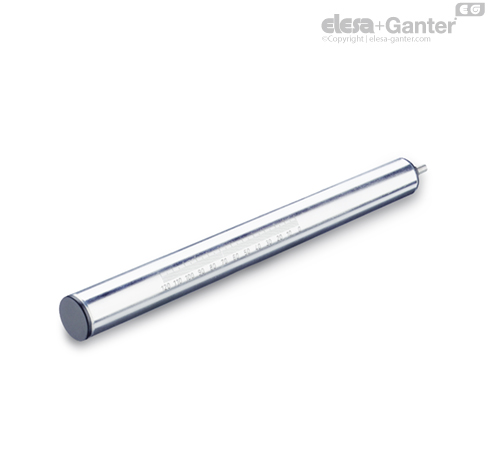

Lazer hassasiyeti ile kazınmış ölçek
BİLGİ

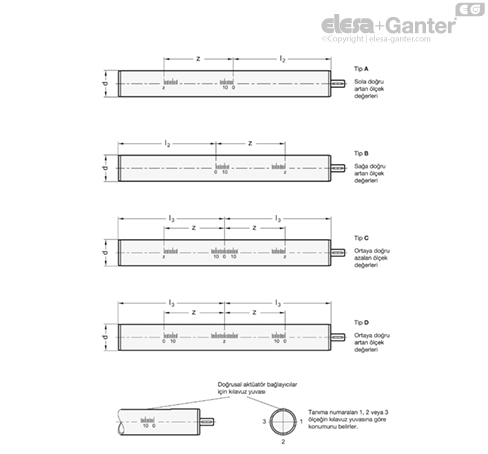

Tip A ve B GN 299 boylamasına ölçekler GN 291 ve GN 291.1 doğrusal aktüatörler ile bağlantılı olarak kullanılır, C ve D tip ölçekler GN 292 ve GN 293 doğrusal aktüatörler için kullanılır.
Boylamasına ölçekler sadece doğrusal aktüatörler ile birlikte sipariş edilebilir.
