Ana özellikler
Çark gövdesi
Poliamid bazlı (PA) teknopolimer, beyaz renk veya mavi renk RAL 5005 (C55).
Standart uygulamalar
- RBL: İçten geçmeli delikli göbek.

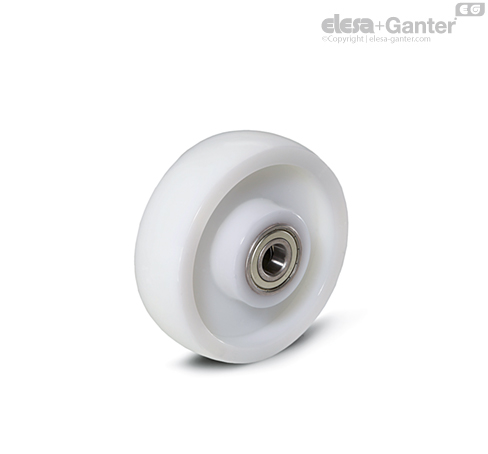

- RSL: bilye yataklı göbek. Ağır yükler ve sürekli hareket ettirmek için en uygun çözüm.
Genel bilgiler
Uygulamalar
Mükemmel aşınma ve yırtılma direnci. Parametrelerin seçimi için bkz. Teknik veriler.
RE.F8 çarklar, braket ile de temin edilir:
- RE.F8-N: elektrikli kaynaklı çelik braketli çarklar.
- RE.F8-H: orta derecede ağır yükler için kullanılan çelik levha braketli çarklar.
- RE.F8-WH: ağır yükler için kullanılan elektrikli kaynaklı çelik braketli çarklar.
Çevresel koşullar
Son derece sert kimyasalların varlığında, nemli ortamlarda kullanıma uygun. Güçlü organik asitler ve konsantre minerallerin bulunduğu ortamlarda kullanım önerilmez.
Yuvarlanma direnci - uygulanan kuvvet / yük
Her bir yük ve çap için, tabloda tek bir çarkı pürüzsüz bir zeminde 4 km/saat sabit hızda itmek veya çekmek için gereken kuvvet (N cinsinden) belirtilmiştir.
4 çarklı bir arabayı manuel olarak kullanmak için, 50 N’nin altında değerleri olan çaplar seçilmesini öneririz; sık taşıma için 30 N’nin altında değerler seçin.
| Çark hareketi için çekme veya itme kuvveti [N] |
|---|
| | Yük [N] |
| 1000 | 2000 | 3000 | 4000 | 5000 | 7000 |
| D [mm] | 65 | 55 | - | - | - | - | - |
| 80 | 40 | - | - | - | - | - |
| 100 | 35 | 60 | 90 | - | - | - |
| 125 | 25 | 50 | 60 | 80 | - | - |
| 150 | 10 | 25 | 60 | 80 | 100 | - |
| 200 | <10 | 18 | 47 | 58 | 65 | 78 |
| Çark hareketi için çekme veya itme kuvveti [N] |
|---|
| | Yük [N] |
| 1000 | 2000 | 3000 | 5000 | 7000 | 9000 |
| D [mm] | 80 | 22 | 32 | 40 | 65 | - | - |
| 100 | 18 | 23 | 35 | 55 | 70 | - |
| 125 | 12 | 18 | 27 | 34 | 55 | 80 |
Çekme aygıtları ile mekanik hareket
Mekanik çekme için, kapasite varyasyonlarını belirlemek için lütfen teknik özelliklere bakın.
Sıcaklık
Bir uygulamadaki çalışma sıcaklıkları standart değer aralığından farklılık gösteriyorsa, kapasite varyasyonunu belirlemek için teknik özelliklere bakın.
