Özellikler
- Tip A: kolsuz
- Tip D: döner kollu
- No. 2: Merkezleme halkalı
Alüminyum
- Tüm tarafları tornalanmış
- Yüksek derecede cilalanmış
Çelik
- Yatak yüzeyi taşlanarak PTFE kaplanmış
- Yataklama flanşı siyahlandırılmış
Plastik, fenolik reçine (PF)
- Galvanizli, mavi pasifleştirilmiş
Bilgi
Emniyetli el çarkları GN 327 aşırı derecede sağlık ve güvenlik standartlarını karşılar, çünkü el çarkı, eğer boşta kalırsa, sabit bileşenler, yataklama flanşı ile montaj yapılır. Çark tamamıyla dönen şafttan serbest kalır.
Yataklama flanşı yataklama burcu üzerinden şaftı destekler (tanıma no. 1). Bu yataklama burcu kuru bir yataklamadır(DU burç). Yine de genel bir kural olarak, şaft ayrı olarak desteklenir ve yataklama burcu, yataklama flanşını merkezlemekte kullanılır.
Merkezleme, eğer makine tarafında yapılan delik uygunsa merkez yüzüğü tarafından etkilenebilir (tanıma no. 2). Bu durumda, yataklama burcuna ihtiyaç yoktur ve yataklama sürtünmesi (ısı) oluşmayacaktır.

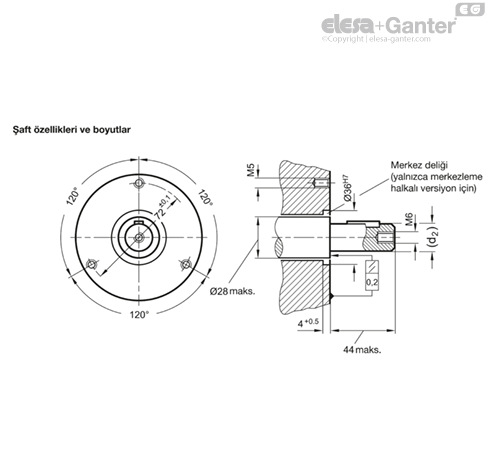

Montaj talimatları
Montaj talimatlarıŞaft burcu ve transmisyon mili makarası iki ayrı bileşen olarak teslim edilir. Montajdan önce, şaft burcunun yumuşak bir şekilde itildiğinden ve şaft içerisinde serbest hareket ettiğinden emin olun.
Doğru işlev, sadece makine tarafında aşağıdaki şartlarla garantilidir:
- Şaft bileziği ve temas yüzeyi birbirini karşılarsa,
- şaft ekseni temas yüzeyine dik açıdaysa.
Yataklama burçlu tasarım (tanıma no. 1)
El çarkını ve şaft burcunu aynı zamanda şaft üzerinde itin, yataklama flanşı sürgüsü aşağıda, ve transmisyon mili makarası ile şaft burcunu eksenel olarak sabitleyin.
Merkezleme halkalı tasarım (tanıma no. 2)
El çarkı, yataklama flanşı üzerindeki merkezleme yüzüğü içerisinden aniden sürgülenebilir. Sonra şaft burcunu şaft üzerine itin ve transmisyon mili makarası ile eksenel olarak sabitleyin.
