ÖZELLİKLER
Tipler
- Tip A: Flanşa dik açılı kilit mandalı kolu pozisyonu

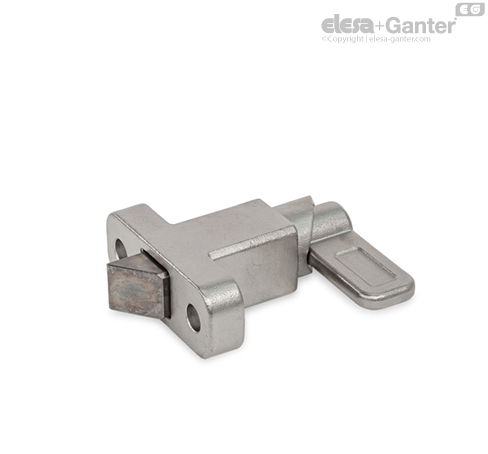

- Tip B: Flanşa paralel kilit mandalı kolu pozisyonu
Kimlik no.
- No. 1: Oluklu, üst
- No. 2: Oluklu, alt
- No. 3: Oluklu, sağ
- No. 4: Oluklu, sol
Kılavuz
- Paslanmaz çelik AISI CF-8 Hassas döküm NI
Mandal kolu
- Paslanmaz çelik hassas döküm AISI CF-8, NI için
Pim
- Paslanmaz çelik AISI 431, sertleştirilmiş, NI için
Sıkıştırma yayı
Paslanmaz Çelik AISI 316Ti
BİLGİ
Yaylı kilit mandalları GN 724.2, kare kesitli bir piston pimine, bir tarafında bir kilitleme yüzeyine ve diğer tarafında bir oluğa sahiptir. Sabitlenecek nesne oluğa doğru hareket ettiğinde, piston pimi kılavuza geri itilerek olukların ve kenarların pimin üzerinden geçebilmesi sağlanır. Pim, kilitleme yüzeyine doğru hareket ettirildiğinde otomatik olarak yerine kilitleşir. Kilitleme, mandal kolu çekilerek serbest bırakılabilir.
Eğrinin üst ucundaki çentik, piston piminin çıkıntı yapmasının geçici olarak önlenmesi gerektiğinde, mandalın yerinde tutulmasını sağlar.
Pim ve kılavuz arasındaki boyutsal toleranslar, kaba boyutlu uygulamalarda veya hatta kirlenme durumunda bile fonksiyonel güvenirliğin garanti edilmesini sağlayacak şekilde seçilmiştir. Kilitleme mekanizması önceden yağlanmıştır ve gerekirse tekrar yağlanabilir.
Sabitlemek için birkaç seçenek vardır. Altıgen montaj delikleri, ISO 4762 soket kapak vidaların ve DIN 931 veya DIN 934 altıgen başlı vidaların veya somunların kullanılmasını sağlar.
