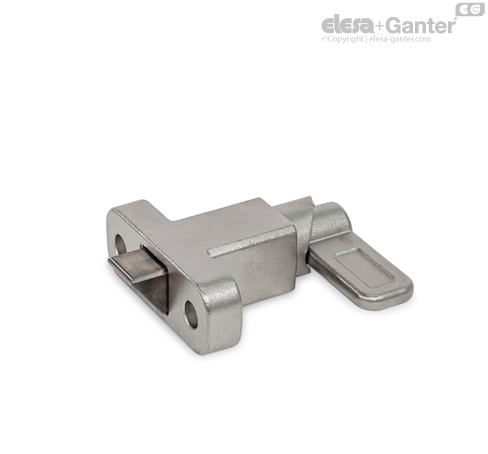

GN 724.2-NI-B2 Yaylı kilit mandalları Paslanmaz çelik, flanşa paralel kilit mandalı kolu pozisyonu, oluklu alt

Yaylı kilit mandalları GN 724.2, kare kesitli bir piston pimine, bir tarafında bir kilitleme yüzeyine ve diğer tarafında bir oluğa sahiptir. Sabitlenecek nesne oluğa doğru hareket ettiğinde, piston pimi kılavuza geri itilerek olukların ve kenarların pimin üzerinden geçebilmesi sağlanır. Pim, kilitleme yüzeyine doğru hareket ettirildiğinde otomatik olarak yerine kilitleşir. Kilitleme, mandal kolu çekilerek serbest bırakılabilir.

Eğrinin üst ucundaki çentik, piston piminin çıkıntı yapmasının geçici olarak önlenmesi gerektiğinde, mandalın yerinde tutulmasını sağlar.

Pim ve kılavuz arasındaki boyutsal toleranslar, kaba boyutlu uygulamalarda veya hatta kirlenme durumunda bile fonksiyonel güvenirliğin garanti edilmesini sağlayacak şekilde seçilmiştir. Kilitleme mekanizması önceden yağlanmıştır ve gerekirse tekrar yağlanabilir.

Sabitlemek için birkaç seçenek vardır. Altıgen montaj delikleri, ISO 4762 soket kapak vidaların ve DIN 931 veya DIN 934 altıgen başlı vidaların veya somunların kullanılmasını sağlar.
