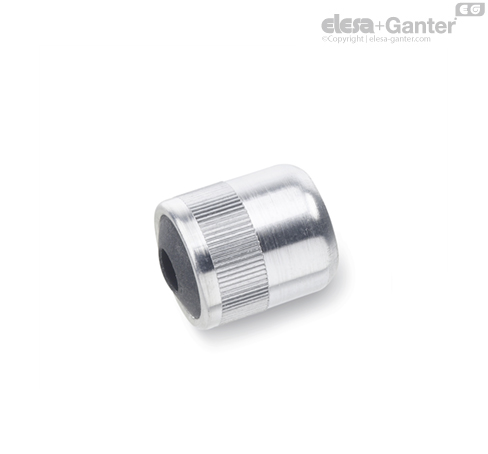

GN 714

Yan baskı pimleri

GN 714 yan itme pimleri modelinin daha fazla geliştirilmesi sonucu elde edilmiştirGN 715 Baskı plakasına vidalanabilecek itme piminin tasarımı müşteriye bırakılmıştır.

Bu tasarım, aynı avantajları sağlayan yan itme pimleri için uygulama alanını genişletir; maliyetli alternatiflerini eler, yerden kazandırır ve kolay kurulur. Tırtıklı gövde yalnızca H8 toleransa sahip bir delik gerektirir.

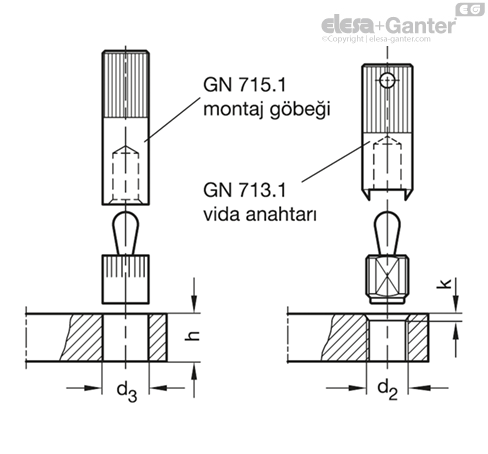

Kolay montaj için uygun GN 715.1 aleti mevcuttur (tabloya bakınız).

• GN 715.1 montaj aletleri (Kod no. için tabloya bakınız)

• ISO-Temel Toleranslar -

• Elastomer özellikler

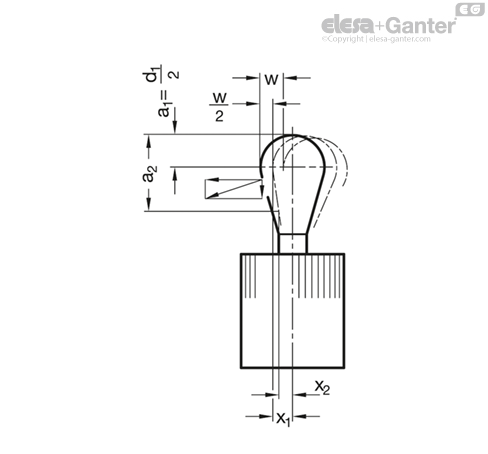

w = Pimin hareketi

F = N cinsinden yan baskı

ilk baskı = F₀

son baskı = 1.1 x F₀

a₂-a₁ = iş parçası için sıkıştırma aralığı

x = mesafe merkez çizgisi – w₂’de baskı noktası

daha yüksek baskı noktası (a₁) için x₁

daha düşük baskı noktası (a₂) için x₂

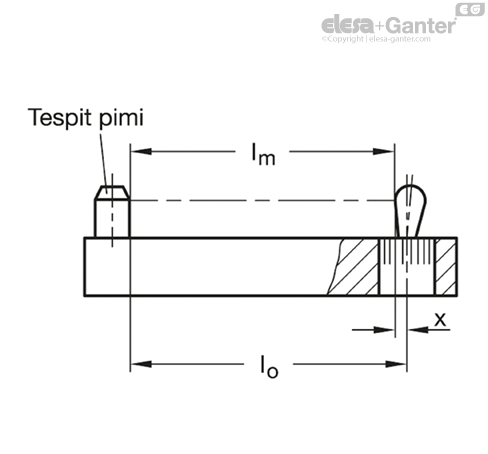

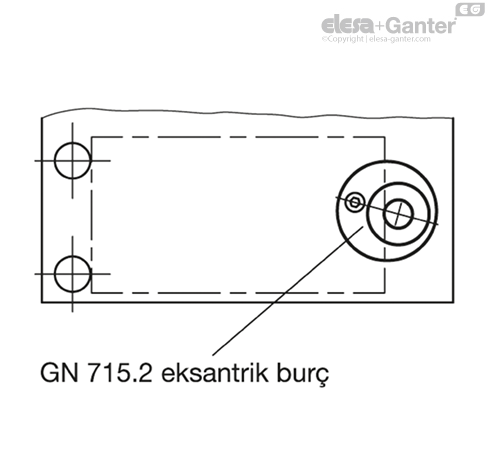

l₀ = Uç durdurma parçası mesafesi – itme burcunun deliği

l₀ = l_m + x

l_m = iş parçasının ortalama uzunluğu l_maks. + l_min./2

a₁ ve a₂ arasındaki temas noktaları (iş parçası yüksekliği) için

a₂ x için x₁ ile x₂ arasında uzanan bir değer

kullanılmalıdır (ara değerleme).
