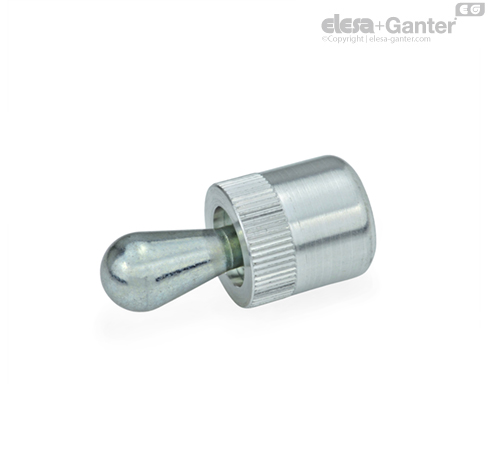

GN 715 yay yüklü yan baskı pimleri, iş parçalarının tutulması, konumlandırılması ve sıkıştırılması için çok yönlü ve kullanışlı parçalardır.
Maliyetli alternatiflerini eler, yerden kazandırır ve kolay kurulur. Tırtıklı gövde yalnızca H8 toleransa sahip bir delik gerektirir.
Yan itme pimlerinin montajı için uygun bir montaj GN 715.1 aleti mevcuttur (tabloya bakınız).
Teknik ve Montaj talimatları
Montaj deliğinin konumu, iş parçası uzunluğu lm artı delik ofseti m’den kaynaklanmakta olup aşağıdaki gibi hesaplanır:
w = İtme piminin maksimum hareket aralığı
t= İş parçası yüksekliği
m = Delik ofseti
Örnek 1:
İş parçası yüksekliği, l3 koni yüksekliğinden daha büyüktür
m = d1/2 - w/2
Örnek 2:
İş parçası yüksekliği, l3 koni yüksekliğinden daha küçüktür
m = d1/2 - (l3-t) x 0,123
Montaj deliğinin konumu belirtilen şekilde belirlenirse, yan itme piminin iş parçasının toleransını kapsayacak tam hareketi sağlanacaktır.
Örnek 1’de, yanal kenetleme gücü, iş parçasını temas yüzeyine karşı bastıran aşağı doğru çekişle birleşir.
Montaj için GN 715.1 montaj aleti veya GN 713.1 montaj aletinin kullanılması tavsiye edilir.
Eksantrik burçlar GN 715.2, yan itme pimleri GN 714 / GN 715 için montaj yardımcısıdır. Bunlar yan itme pimlerinin en elverişli kenetleme konumuna ayarlanmalarını sağlar, yani bir iş parçasının büyük tolerans aralıklarına köprü oluşturur.
