Ana özellikler
Malzeme
Yüksek elastikiyetli poliamdi bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Döner pim
AISI 303 paslanmaz çelik.
Standart uygulamalar
Montaj sırasında ayar yapmayı sağlayan silindirik başlı vidalar için içten geçmeli yuvalı delikler.

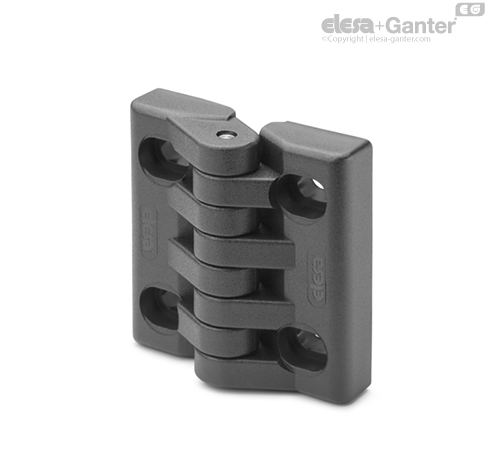

- CFA-SL-H: yatay ayarlamalar için.
- CFA-SL-V: dikey ayarlamalar için.
- CFA-SL-HV: hem yatay hem de dikey ayarlamalar için.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 215° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda -35° olan +180° ve 0°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri |
|---|
| EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
