Ana özellikler
Malzeme
Mavi anodize edilmiş pirinç ve alüminyum sap.
Paslanmaz çelik yay.
Mavi anodize edilmiş alüminyumdan ve AVP çelikten hava bağlantı elemanı.
Standart Uygulama

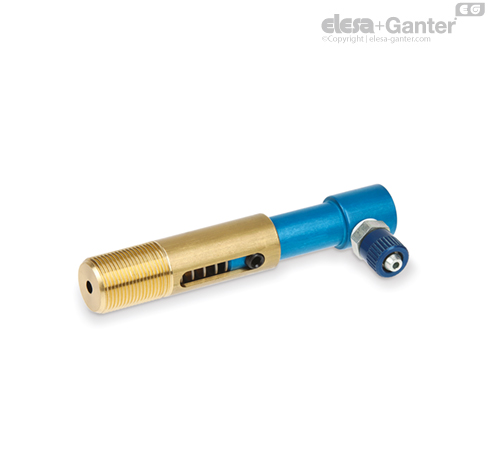

- VPE-F: dişli dişi bağlantılı ve düz hızlı bağlantı elemanlı.
- VPE-F-L: dişli dişi bağlantılı ve L şekilli hızlı bağlantı elemanlı.
Genel bilgiler
Özellikler
VPE vakum kafası süspansiyonları şunları kapsar:
- vakum kafasını otomasyon cihazına sabitlemek için bir pirinç sap;
- vakum kafasının darbesini yastıklamak ve aynı zamanda kaldırılacak yükle sabit bir basıncı korumak için bir yay;
- emme hortumuna bağlantı için bir hızlı bağlantı elemanı.
Endüstriyel otomasyonda belirli talepleri karşılamak için boyutları ve ağırlığı azaltılmıştır. Vakum kafası süspansiyonunu otomasyon cihazına sabitlemek için pirinç gövdenin özel şekli, vakum kafasının dönmesini önler.
Etkin yay darbesi, sapın uzunluğunun (l2) bir fonksiyonu olup, özellikle:
- 72 mm uzunluk için 15 mm’dir
- 87 mm uzunluk için 20 mm’dir
4x6 çaplı plastik boruyla uyumludur.
Bkz. Vakum kafaları için Teknik Veriler .
