Ana özellikler
Malzeme
Pirinç sap.
Paslanmaz çelik yay.
AVP çelik dişli manşon ve altıgen somunlar.
Mavi anodize edilmiş alüminyumdan ve AVP çelikten hava bağlantı elemanı.
Standart uygulamalar
- VPD-F: dişli dişi bağlantılı ve düz hızlı bağlantı elemanlı.

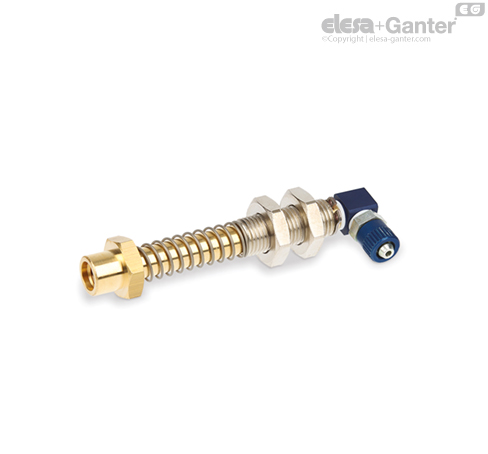

- VPD-F-L: dişli dişi bağlantılı ve L şekilli hızlı bağlantı elemanlı.
- VPD-F-T: dişli dişi bağlantılı ve T şekilli hızlı bağlantı elemanlı.
- VPD-M: dişli erkek bağlantılı ve düz hızlı bağlantı elemanlı.
- VPD-M-L: dişli erkek bağlantılı ve L şekilli hızlı bağlantı elemanlı.
- VPD-M-T: dişli erkek bağlantılı ve T şekilli hızlı bağlantı elemanlı.
- VPD-FR: dişli ayarlanabilir dişi bağlantılı ve düz hızlı bağlantı elemanlı.
- VPD-FR-L: dişli ayarlanabilir dişi bağlantılı ve L şekilli hızlı bağlantı elemanlı.
Genel bilgiler
Özellikler
VPD vakum kafası süspansiyonları şunları kapsar:
- vakum kafasını sabitlemek için bir pirinç sap;
- vakum kafası süspansiyonunun otomasyon cihazına kolayca monte edilmesi için iki altıgen somunla donatılmış bir çelik dişli manşon;
- vakum kafasının darbesini yastıklamak ve aynı zamanda kaldırılacak yükle sabit bir basıncı korumak için bir yay;
- emme hortumuna bağlantı için bir hızlı bağlantı elemanı.
Üzerine takıldıkları otomasyon cihazında ağırlık ve yer azaltması sağlamak için küçük boyutlara sahiptir.
Bu özellikler, küçük vakum kafalarında bile kullanılabilmesini sağlar
l2 uzunluğuyla ilişkili etkin yay darbesi 25,5 mm’ye eşittir
4x6 çaplı plastik boruyla uyumludur.
Bkz. Vakum kafaları için Teknik Veriler .
