Ana özellikler
Malzeme
Pirinç veya paslanmaz çelik sap.
Paslanmaz çelik yay.
Dişli manşon ve halka somunlar pirinç veya AVP çelik.
Mavi anodize edilmiş alüminyumdan hava bağlantı elemanı.
Standart uygulamalar

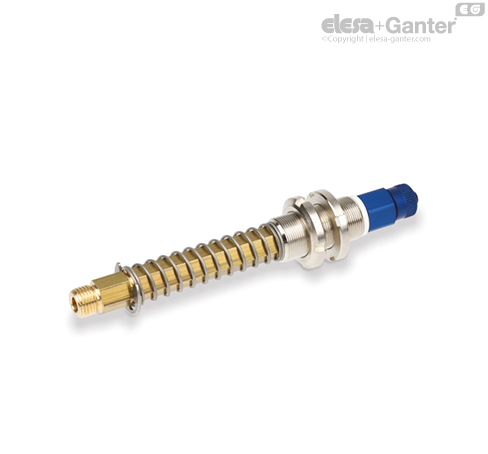

- VPC-M: erkek düz dişli bağlantılı.
- VPC-M-L: erkek L şekilli dişli bağlantılı.
Genel bilgiler
Özellikler ve uygulamalar
VPC vakum kafası süspansiyonları şunları kapsar:
- Vakum kafasını sabitlemek için altıgen kesitli bir pirinç sap. Bu uyum, gövdenin ve üzerine sabitlenmiş olan vakum kafasının kendi ekseni üzerinde dönmesini önler.
- vakum kafası süspansiyonunun otomasyon cihazına kolayca monte edilmesi için iki sıkma halka somunla donatılmış bir çelik veya pirinç dişli manşon;
- vakum kafasının darbesini yastıklamak ve aynı zamanda kaldırılacak yükle sabit bir basıncı korumak için bir yay;
- emme hortumuna bağlantı için bir hızlı bağlantı elemanı.
Minimum 45 mm ve maksimum 110 mm çapa sahip vakum kafaları için uygundur.
Etkin yay darbesi, sapın uzunluğunun (l3) bir fonksiyonu olup, özellikle:
- 28 mm uzunluk için 16 mm’dir
- 65 mm uzunluk için 49 mm’dir
- 95 mm uzunluk için 74 mm’dir
6x8 çaplı plastik hortumla uyumludur.
Bkz. Vakum kafaları için Teknik Veriler .
