CFM-PC-B-C-C+B Menteşeler Dişli delikli burçlar, alttan çıkış kablosu 3,5/4m, konnektörlü arka çıkış kablosu 1,5/1m

Malzeme

Cam elyafıyla güçlendirilmiş poliamid bazlı (PA) UL-94 V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.

Döner pim

Cam elyaf takviyeli poliamid bazlı teknopolimer (PA), mükemmel tribolojik özellikler bazlı teknopolimer, siyah renk.

Standart uygulamalar

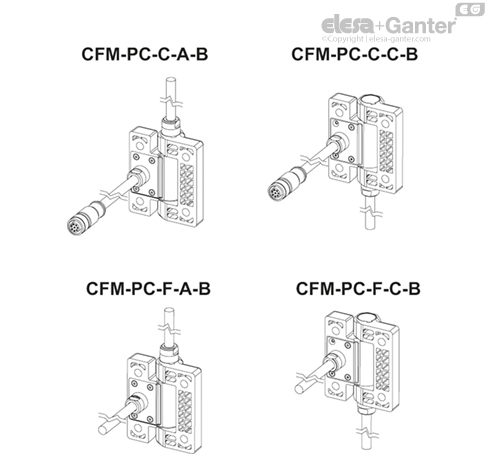

Havşa başlı vidalar için içten geçmeli delikler:

• CFM-PC-SH-C-A+B: 8 pimli kablo, üstten eksenel çıkışlı, 3,5 veya 4 m uzunlukta ve 8 pimli kablo, dişi konnektörlü, arka çıkışlı, 1,5 veya 1 m uzunlukta.

• CFM-PC-SH-C-C+B: 8 pimli kablo, alttan eksenel çıkışlı, 3,5 veya 4 m uzunlukta ve 8 pimli kablo, dişi konnektörlü, arka çıkışlı, 1,5 veya 1 m uzunlukta.

• CFM-PC-SH-F-A+B: 8 pimli kablo, üstten eksenel çıkışlı, 3,5 m uzunlukta ve 8 pimli kablo, arka çıkışlı, 1,5 m uzunlukta.

• CFM-PC-SH-F-C+B: 8 pimli kablo, alttan eksenel çıkışlı, 3,5 m uzunlukta ve 8 pimli kablo, arka çıkışlı, 1,5 m uzunlukta.

Dişli kör delikli nikel kaplamalı pirinç burçlar:

• CFM-PC-B-C-A+B: 8 pimli kablo, üstten eksenel çıkışlı, 3,5 veya 4 m uzunlukta ve 8 pimli kablo, dişi konnektörlü, arka çıkışlı, 1,5 veya 1 m uzunlukta.

• CFM-PC-B-C-C+B: 8 pimli kablo, alttan eksenel çıkışlı, 3,5 veya 4 m uzunlukta ve 8 pimli kablo, dişi konnektörlü, arka çıkışlı, 1,5 veya 1 m uzunlukta.

• CFM-PC-B-F-A+B: 8 pimli kablo, üstten eksenel çıkışlı, 3,5 m uzunlukta ve 8 pimli kablo, arka çıkışlı, 1,5 m uzunlukta.

• CFM-PC-B-F-C+B: 8 pimli kablo, alttan eksenel çıkışlı, 3,5 m uzunlukta ve 8 pimli kablo, arka çıkışlı, 1,5 m uzunlukta.

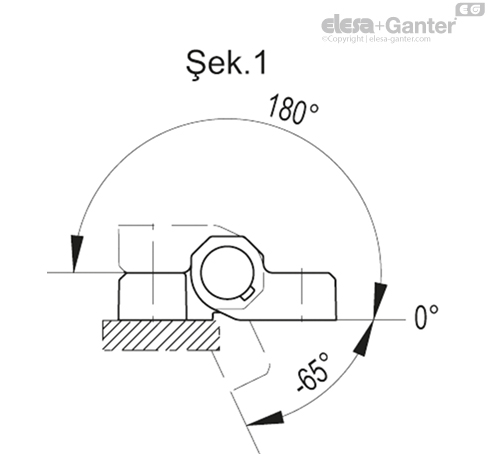

Döndürme açısı (yaklaşık değer)

Maksimum 245° (birbirine bağlı yüzeylerin aynı düzlemde olduğu durumda 0° olan -65° ve +180°), bkz. Şekil 1.

Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
