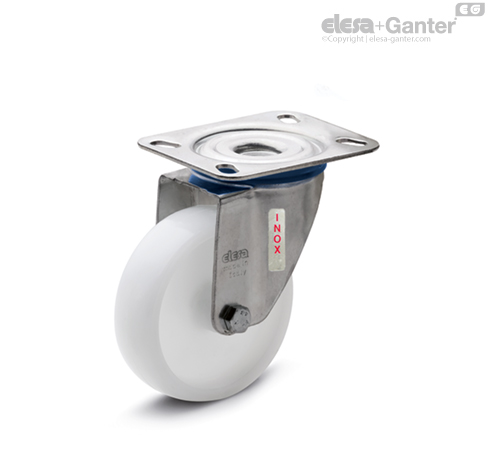

RE.F8-SBL-SST-N Paslanmaz çelik braketli monolitik çark tekerlekler Döner plaka braketi, frensiz

Çark gövdesi

Poliamid bazlı (PA) teknopolimer, beyaz renk veya mavi renk RAL 5005 (C55).

Yuvarlanma hareketi

İçten geçmeli delikli göbek.

Sabit plaka braketi

AISI 304 paslanmaz çelik levha, braketin 3000N'e kadar yüklere dayanabilmesi için tasarlanmıştır.

Döner plaka braketi

AISI 304 paslanmaz çelik levha, braketin 3000N'e kadar yüklere dayanabilmesi için tasarlanmıştır. Çift bilye yuvası bulunması ve plaka ve dahili pimli bilye yuvası halkası arasında direkt temas olması, mükemmel hareket kabiliyetini garantiler. Bakım gerektirmez. Şunları içerir (bkz. Şekil 1):

1. sabitleme plakası: AISI 304 paslanmaz çelik levha;
2. çatal: AISI 304 paslanmaz çelik levha;
3. bilye yuvası halkası: AISI 304 paslanmaz çelik levha;
4. merkezi pim: plaka içerisine birleşik, soğuk flanşlı;
5. dönüş sistemi: çift yağlanmış bilye halkası;
6. Toz lastiği: Mavi teknopolimer, sadece SBL ve SBF uygulamaları için mevcuttur.

Fren

Çark ve braket dönüşünü kilitleyen genel fren. En uygun şekle getirilen boyutlar ve geri çekilebilir pedal, minimal şekilde dolu alanlar ve maksimum harekete geçirme kolaylığını garantiler. Paslanmaz çelik yay.

Standart uygulamalar

• PBL: sabitlenmiş plaka braketi, frensiz.

• SBL: döner plaka braketi, frensiz.

• SBF: döner plaka braketi, frenli.

• FBL: döner plaka braketi ve orta içten geçmeli delik, frensiz.

• FBF: döner plaka braketi ve orta içten geçmeli delik, frenli.
