EPR-PF-AE-V0

Boru şeklinde kollar

Ergonomi ve tasarım

Kompakt şekli sayesinde modern bir tasarım. Boşluğun iç profili güvenli, rahat ve ergonomik bir kavrayış sağlar.

Teknik veriler

“V0” sertifikasına uygundur UL-94 V (Underwriters Laboratories) belirli şekil ve boyutlardaki plastik test örneği üzerinde, dikey pozisyonda, alevin akkor parçaları üretmeden 10 saniye içinde söndürüldüğünü gösterir.

Tabloda belirtilen kaldırma (F1) ve çekme (F2) direnci değerleri, 1,5 mm kalınlığında, kuvvetlendirilmiş metal levha paneller (test amaçları doğrultusunda kuvvetlendirilmiş) üzerine takılı kollar ile laboratuarda yapılan testlerin sonucunda elde edilmişti



Montaj talimatları

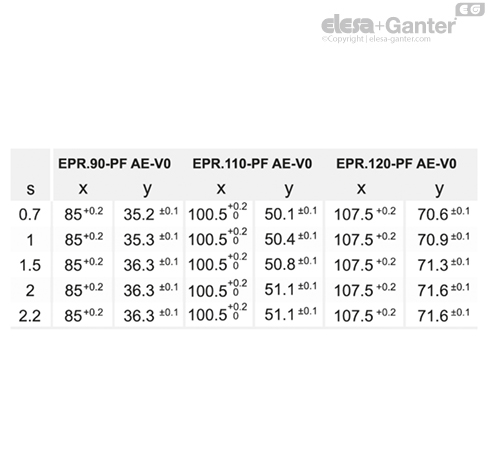

1. Kol yuvasını tabloda belirtilen şablon boyutlarına uygun olacak şekilde delin.
2. Kolu takmadan önce tüm delme çapaklarını giderin.
3. Kolun üst kısmını muhafazaya takın (Şekil 1).
4. Kol tamamen yerine oturana kadar alt kısma basın (Şekil 2).
