Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, gri-siyah renk, mat yüzey.
Vida kapağı
- ECO.R: Elecolors renklerde polyerster bazlı teknopolimer (PBT), parlak yüzey, pres-geçme montaj. Birlikte verilir, bir tornavidayla çıkarılabilir (Şekil 1).
Ayrı olarak satılan aksesuar olarak da mevcuttur (tabloya bakın).
Standart uygulamalar
AISI 304 paslanmaz çelik kendinden oturan vidalar ISO 7050 uyarınca Ø 2.9x9.5 mm, temin edilir (Montaj talimatlarına bakınız).
EPR-SH: klapesiz açık kavite tutacağı.

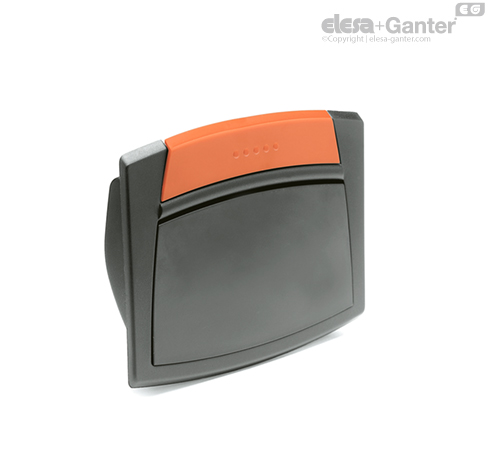

EPR-F-SH: gri-siyah teknopolimer kapak, mat yüzey, paslanmaz çelik geri dönüş yayı ile.
Genel bilgiler
Ergonomi ve tasarım
Kompakt şekli sayesinde modern bir tasarım. Boşluğun iç profili güvenli, rahat ve ergonomik bir kavrayış sağlar. Renkli vida kapağı, kolun görünürlüğünü artırır ve ürünün kişiye göre uyarlanmasını sağlar.
Kanat, girintiyi tamamen kapatmak için eşsiz bir özelliktir ve elinizi içine koyduğunuzda açılır.
Teknik veriler
Tabloda belirtilen kaldırma (F1) ve çekme (F2) direnci değerleri, 1,5 mm kalınlığında, kuvvetlendirilmiş metal levha paneller (test amaçları doğrultusunda kuvvetlendirilmiş) üzerine takılı kollar ile laboratuarda yapılan testlerin sonucunda elde edilmişti
Kullanım talimatları
Delme şablonu
2.5 mm'yi aşan kalınlıklara sahip panellerde, aşağıda belirtilen yöntemlerden birini izleyerek kolu takmanızı öneririz:
- deliklerde "d" kendinden oturan iki vida ile;
- delikleri panele oturttuktan sonra iki havşabaşlı vida M3x6 ile;
- Ø 3.2 mm kör delikleri deldikten sonra somunlu iki havşabaşlı vida M3x10 ile.
Montaj talimatları
- Kol muhafazasını, tabloda belirtilen şablon boyutlarına uygun olarak delin.
- Kolu takmadan önce tüm delme çapaklarını giderin.
- Kolun üst kısmını muhafazaya (Şekil 1) takın ve yerine oturana kadar alt bölüme basın.
- Kolu yavaşça aşağıya doğru itin (Şekil 2).
- İki kendinden oturan vidayı takın (Şekil 3).
- Vida kapağını, öncelikle yan taraflara ve son olarak orta bölüme basarak monte edin (Şekil 4).
