Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, sertifikalı kendiliğinden sönen UL-94 V0, siyah renkte.
Düğmeli, iki durumlu elektrik anahtarı
Cihaz, normalde açık olan bir kontaktan (NO) oluşur.
Anahtarlama işlemi, mor renkli düğmeye (iki durumlu kontak) basılarak yapılır ve tekrar basılana kadar basılı kalır.
Temas direnci: maks. 0,050 Ω
Yalıtım direnci: min. 1 GΩ, 500 VDC’de
Led
Bir kırmızı Led ve bir yeşil Led, anahtar durumunu belirtmek amacıyla harici mantıkla yapılandırılabilir.
Voltaj aralığı, 24 Vdc %±15
Vida kapakları
Teknopolimer, gri-siyah renkte, mat kaplamalı. Montajlı olarak temin edilir, tornavida ile çıkartılabilir.
IP koruma
Şunlara göre IP 65 koruma sınıfı EN 60529
Standart uygulamalar
Altıgen soketli silindirik başlı vidalar için içten geçmeli delikler.
- EBR-SWB-B-C: 8 kutuplu galvanizli konnektör, arka çıkışlı.
- EBR-SWB-L-C: 8 kutuplu galvanizli çelik konnektör, sol taraf çıkışlı.
- EBR-SWB-R-C: 8 kutuplu galvanizli konnektör, sağ taraf çıkışlı.
8 kutuplu kablo UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.

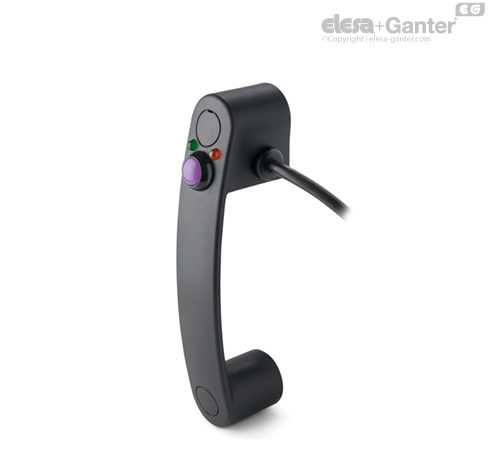

- EBR-SWB-B-F2.5: 8 kutuplu kablo, 2,5 metre uzunluk, arka çıkışlı.
- EBR-SWB-B-F5: 8 kutuplu kablo, 5 metre uzunluk, arka çıkışlı.
- EBR-SWB-L-F2.5: 8 kutuplu kablo, 2,5 metre uzunluk, sol taraf çıkışlı.
- EBR-SWB-L-F5: 8 kutuplu kablo, 5 metre uzunluk, sol taraf çıkışlı.
- EBR-SWB-R-F2.5: 8 kutuplu kablo, 2,5 metre uzunluk, sağ taraf çıkışlı.
- EBR-SWB-R-F5: 8 kutuplu kablo, 5 metre uzunluk, sağ taraf çıkışlı.
Genel bilgiler
Özellikler ve uygulamalar
Bu kol, anahtarlamanın uzun süre yapılması gerektiği zaman kullanılır.
Led’ler, düğmenin belirli durumunu belirtmek amacıyla harici mantık yoluyla yapılandırılabilir. Örnek: Düğme nötr konumdayken yeşil Led yanar; düğme açıldığında kırmızı Led söner.
Düğmenin mekanik ömrü 200.000 döngüdür.
Ürün EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017 standartlarına uygun olarak üretilmiştir ve CE işareti kolun tek bir tarafında görünürdür.
Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
EBR-SWB kolu, EBR nötr koluyla birlikte monte edilebilir.
Teknik veriler
Çekme gerilimi ve çarpma dayanımı: Tabloda belirtilen F1, F2, L1 ve L2 değerleri, şekilde gösterilen test koşulları altında ortam sıcaklığında uygun dinamometrik ekipman ile yapılan kırılma testlerinin sonucunda elde edilmiştir.
| Elektriksel Özellikler |
| Yük | Gerilim | Akım | Maks. Döngü |
| Direnç | 12 Vdc | 4 A | 200000 |
| Direnç | 48 Vdc | 1 A | 200000 |
| Direnç | 48 Vdc | 2 A | 100000 |
| Direnç | 48 Vdc | 3 A | 75000 |
| Mantık seviyesi | 5 Vdc | 10 mA | 200000 |
| DWV | 1000 Vrms | - | - |
| Kısa devre iyileştirilmiş akım: 1000 A |
* Konnektör versiyonu için, maksimum izin verilen voltaj 24 V ve maksimum izin verilen akım 2A şeklindedir.
Aksesuarlar
Talep üzerine aksesuarlar
FC-M12x18 kutuplu M12 dişi eksenel konektörlü uzatmalar.
