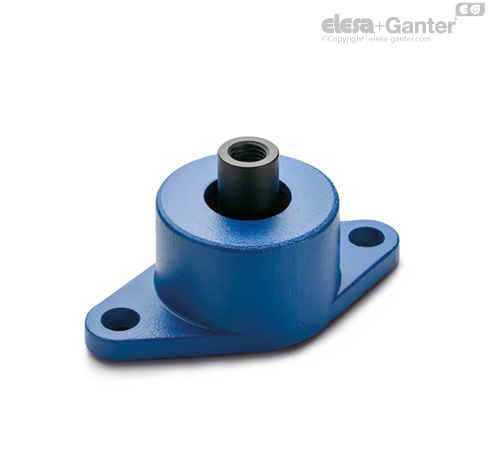

Ana özellikler
Flanş gövdesi
Alüminyum, nitroselülöz bazlı emayeli RAL 5010 mavi renkle boyanmıştır.
Dişli başlık
Siyah kaplama çelik.
Titreşim söndürücü gövdesi
NBR kauçuk.
Sertlik 30, 50, 60 Destek A ±5.
Genel bilgiler
Özellikler ve uygulamalar
Bunlar, gerilme ve kompresyona direncin gerekli olduğu yerlerde güçlü titreşimleri izole etmek için kullanılır genellikle.
Titreşimler şunlara neden olabilir:
- makinenin ve/veya yakınındakilerin arızalanması ve kullanım ömürlerinin kısalması;
Bunlar, makine takımları, plastik malzeme kalıplama presleri, özel makineler ve şok emilimi için özellikle uygundur.
Bakınız Yüksek performanslı titreşim sönümleyiciler - Özellikler ve seçim kılavuzları.
Grafiklerde gösterilen bükülme eğrileri, ortalama değerler benimsenerek yapılan statik deneysel testler yoluyla elde edilmiştir.
Gerçek değerler, grafikte gösterilen değerlerden yaklaşık %±10 farklılaşabilir.
| Açıklama | Kompresyon direnci | Eksen tutma kuvveti |
Min. yük
[N] | Maks. yük
[N] | Min. bükülme
[mm] | Maksimum bükülme
[mm] | Min. yük
[N] | Maks. yük
[N] | Min. bükülme
[mm] | Maksimum bükülme
[mm] |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Min. yük, altına düşüldüğünde titreşim sönümleyicinin, fazla sert olacağı için titreşimleri artık izole edemediği değerdir.
Maks. yük, üstüne çıkıldığında titreşim söndürücünün işlevini bozan bazı arıza türlerinin ortaya çıkabileceği değerdir.
Min. bükülme, min. yüke denk düşen titreşim-söndürme desteğinin kompresyonudur.
Maks. bükülme, maks. yüke denk düşen titreşim-söndürme desteğinin kompresyonudur.
