Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte, mat kaplamalı.
Pim
AISI 303 paslanmaz çelik.
Tespit halkası (yay)
Paslanmaz çelik yay.
Standart uygulamalar
- CFNR-B: dişli delikli nikel kaplamalı pirinç başlıklar.

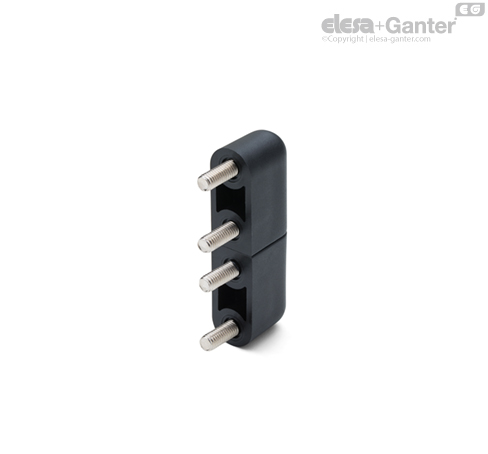

- CFNR-p: nikel kaplamalı çelik dişli cıvatalar.
- CFNR-B-p: dişli delikli nikel kaplamalı pirinç başlıklar (pervaz tarafına montaj) veya nikel kaplamalı çelik dişli saplamalar (kapı tarafına montaj).
- CFNR-p-B: nikel kaplamalı çelik dişli saplamalar (pervaz tarafına montaj) ve dişli delikli nikel kaplamalı pirinç başlıklar (kapı tarafına montaj).

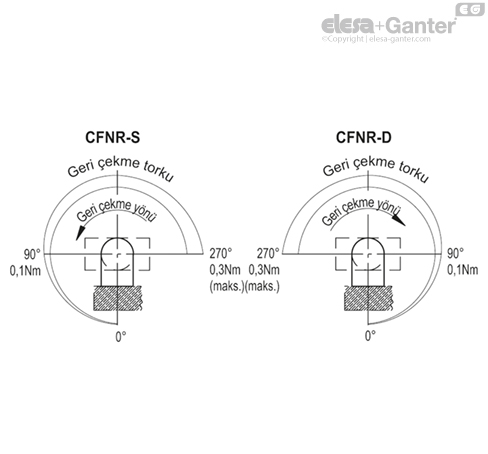

Gerekli işlevselliği belirten son ek (yay tipine ve menteşe konumuna bağlı olarak geri çekme kapanış veya açılış sırasında olur, bkz. Şekil 1):
Genel bilgiler
Özellikler
CFNR menteşe, açılırken veya kapanırken otomatik geri çekme için yerleşik bir yay sistemine (Elesa patentli) sahiptir.
270°’de maksimum 0,30 Nm açılış veya kapanış geri çekme torkuna sahip olan ve bir yayı pozisyonunda tutan bir pim, menteşe gövdesine sabitlenmiştir.
Tork, menteşenin açılma/kapanma açısına bağlı olarak gittikçe değişecektir.
Özel yorgunluk gerilim testlerinde, geri çekme yayı, aynı değişmeyen tork değerini koruyarak 15.000 döngüyü geçmiştir.
Yay geri dönüşüne olanak sağlayan iki menteşe takılmış kapının maksimum ağırlığı 5Kg’dır. Bu değer, yaklaşık 0,7 m x 0,7 m ölçülerindeki bir laboratuvar yapısında gerçekleştirilmiş olan testlere dayanmaktadır.
Amaçlanan uygulama için doğru çalışmanın her zaman kontrol edilmesi önerilir.
Bunlar katlanmış sac metal kasalı kapılara monte edilebilirler.
| Direnç testleri |
| EKSENEL GERİLME | RADYAL GERİLME |
 |  |  |  |
| Paralel düzlemler | Dikey düzlemler | Paralel düzlemler | Dikey düzlemler |
Maksimum çalışma yükü
Ea [N] | Maksimum çalışma yükü
Er [N] |
| 600 | 100 |
Menteşenin burada belirtilenden daha yüksek çalışma yüklerinde deforme olması, menteşe geometrisinin kendisini değiştirerek işlevini bozacak düzeydedir.
Kullanım talimatları
Montaj talimatları
Pervazın kapıya göre pozisyonuna ve istenen işleve dayanarak, A ve B pozisyonları için gerekli menteşeleri doğru ön eki seçerek belirleyin.
- Döner pimli menteşe gövdesini pervaza takarak gövdeyi yüzeye kilitlemeden önce menteşeyi 90° ön yükleyin.
- Kapıyı ikinci menteşe gövdesine sabitlemek için vidalar kullanın.
| Pervaz pozisyonu | İstenen işlev | Menteşeleri konumlandırma |
| A pozisyonu | B pozisyonu |

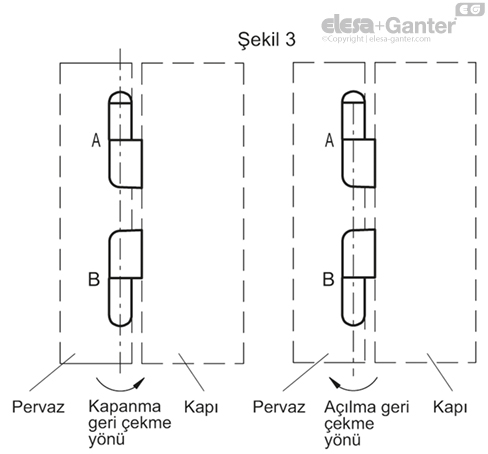

| Kapının soluna (Şekil 3) | Kapanış yay geri çekme | CFNR-D-030 | CFNR-S-030 |
| Açılış yay geri çekme | CFNR-S-030 | CFNR-D-030 |

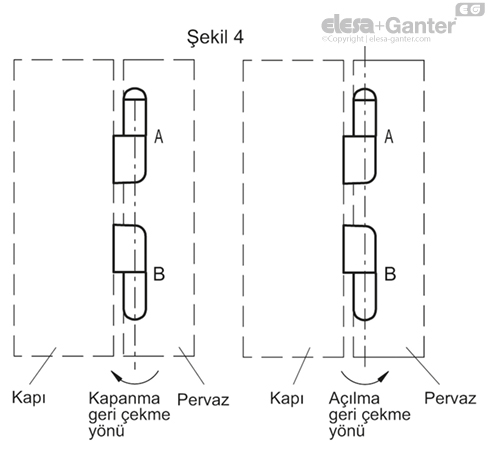

| Kapının sağına (Şekil 4) | Kapanış yay geri çekme | CFNR-S-030 | CFNR-D-030 |
| Açılış yay geri çekme | CFNR-D-030 | CFNR-S-030 |
Aksesuarlar
Aksesuarlar

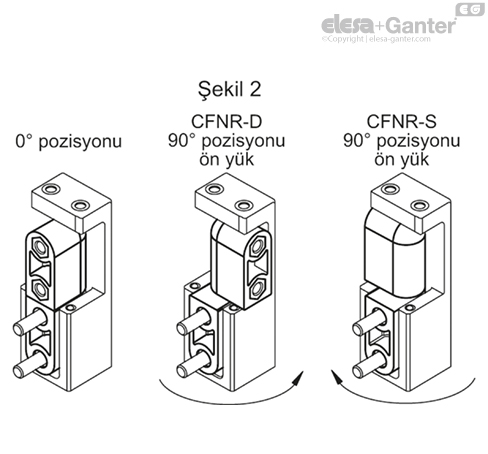

Menteşenin 90° ön yükleme çalışmasını ve bunun kapıya monte edilmesini kolaylaştırmak için, alet kullanılabilir MT-CFNR (bkz. Şekil 2), takma sırasında menteşeyi ön yüklemeli pozisyonda tutar.
