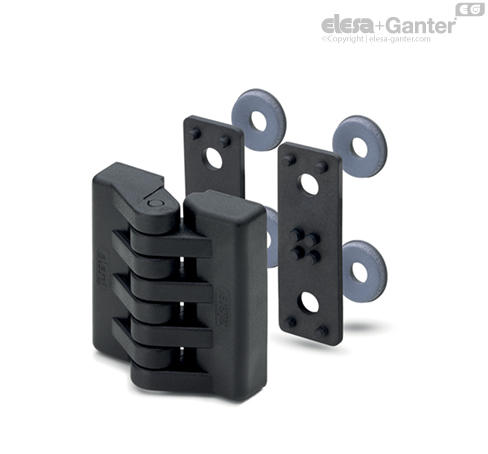

CFAX-B-IP Paketleme halkalı menteşeler Dişli delikli göbekler

Döndürme açısı (yaklaşık değer)

Maksimum 215° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda -35° olan +180° ve 0°).

Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.

Özellikler

CFAX-IP menteşeler, contayla IP69K’ya kadar bir koruma sınıfına izin verir.

Koruma sınıfı her iki yönde korunur: Korumanın dışından içine ve tersine.



Direnç testleri	EKSENEL GERİLME		RADYAL GERİLME		90° AÇILI GERİLİM
Açıklama	Maksimum çalışma yükü Ea [N]	Kırılma yükü Ra [N]	Maksimum çalışma yükü Er [N]	Kırılma yükü Rr [N]	Maksimum çalışma yükü E90 [N]	Kırılma yükü R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900

Montaj talimatları

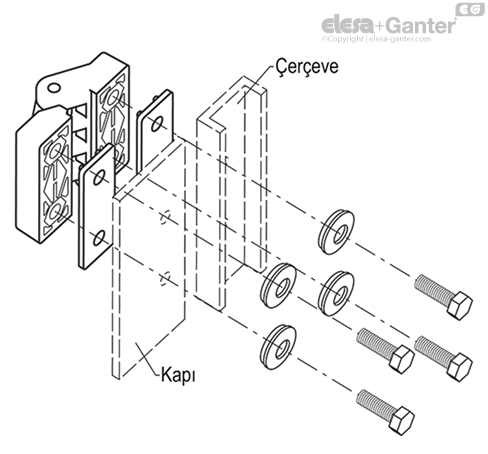

• Dikdörtgen paketleme halkalarını menteşenin arkasından takın.

• Menteşeyi kapının dış tarafının üzerine takın.

• Paketleme pullarını sabitleme delikleriyle, sabitleme halkası kapıya dönük olacak şekilde hizalayın.

• Menteşeyi, kapının kalınlığına dayanarak gerekli uzunlukta bir vidayla (CFAX-B-IP) veya bir somunla (CFAX-p-IP) kilitleyin.
