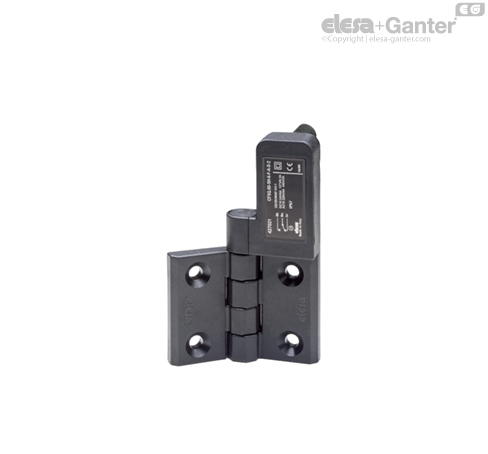

CFSQ-C-B-D Dahili güvenlik anahtarlı menteşeler Arka konnektör, mikro anahtar sağda, başlangıç açısı 0°

Özellikler ve uygulamalar

• Kapıların, makine korumalarının veya makinenin ve üretim ekipmanlarının üzerindeki güvenlik kapılarının kazara açık olması durumunda güç beslemesini otomatik olarak kapatması nedeniyle dahili anahtarlı (ELESA patentli) bu menteşe güvenli bir cihazdır.
• Anahtar iki temas noktası ile donatılmıştır: bir NC temas noktası ve bir değişimli NO temas noktası, C şeklinde, IEC EN 60947-5-1 standardına bakınız.
• Pozitif aralıklı anahtar seti (IEC EN 60947-5-1 standardı ile uyumlu, K eki): çalışma gücünün elastik elemanlar ile uygulandığı aktüatörün direkt hareketi için temas noktaları kapatılır.
• Çabuk açılan anahtar: temas tutucu sürgülü makaranın darbe hızı, çalışma hızına dayanmaz.
• Kolay monte edilebilir: dahili güvenlik anahtarı, menteşe ile tek gövdeye entegre edilmiştir, bu sayede çok basit ve hızlı montaj sağlar. Menteşeyi ve menteşedeki standart pimi değiştirmek için özel bir pim tarafından bağlanmış güvenlik anahtarını ayrı ayrı kurmayı gerektiren bazı geleneksel sistemler ile kıyaslandığında bu durum büyük avantaj sağlar.
• Geniş kapsamlı kullanımı: CFSQ menteşeler, en yaygın alüminyum profiller üzerine monte edilebilir.





Döndürme açısı (yaklaşık değer)



Direnç testleri	EKSENEL GERİLME	RADYAL GERİLME	90° AÇILI GERİLİM
Açıklama	Maks. sınırda statik yük Sa [N]	Maks. sınırda statik yük Sr [N]	Maks. sınırda statik yük S90 [N]
CFSQ	2100	2800	1300
CFSQ-EA	1200	1500	600

Dahili güvenlik siviçli CFSQ menteşeler için temin edilen referans değer, bu menteşeler güvenlik cihazları olarak kullanıldığından beri maksimum statik yük sınırıdır (Sa, Sr, S90). Bu değerin üzerinde malzeme kırılabilir ve bu nedenle menteşe işlevsel olarak etkilenir. İlgili uygulamanın önemi ve güvenlik seviyesi uyarınca bu değere uygun bir faktör uygulanmalıdır. Farklı menteşelerin tablolarında gösterilen yük değerleri, belirli kullanım koşulları altında ve sınırlı süreyle kontrollü sıcaklık ve nem oranı (23°C-%50 R.H.) altında laboratuvarlarımızda yürütülen testlerin sonucudur.



Dahili güvenlik anahtarını çalıştırma ve bakımı

• Mikro anahtarın çalışması için gereken açı nominal değişimi 6 ° dir (hareket şemasına bakınız). Normal kullanım koşullarında, cihazın mekanik ömrü tamamlandığında, nominal değişim 9 dereceye kadar artabilir. Menteşenin düzgün çalışmasını UNI EN ISO 13857'ye göre kontrol etmenizi öneririz.
• Güvenli koruma özellikli uygulamalar için menteşe, aktüatörden gelen temasların zorunlu aralığına (pozitif aralık) eşdeğer olarak en az 15° (hareket şemasına bakınız) dönebilmelidir.
• Çalıştırma ve sonrasında periyodik olarak CFSQ menteşenin düzgün çalıştığını kontrol etmenizi öneririz.
• Emniyet açıldığı zaman, makine derhal durmalıdır. Emniyet herhangi bir derecede açıldığı zaman, makine çalışamıyor durumda olmalıdır.

Uyarılar

• Dahili güvenlik anahtarlı menteşe CFSW., patlayıcı veya yanıcı gazların varlığında, yoğunlaşmaya yol açabilecek sık sıcaklık değişimlerinin olduğu ortamlarda kullanılmamalı ve daima uygun bir sigorta ile korunmalıdır (bkz. Elektrik özellikleri tablosu).
• Dahili güvenlik anahtarlı menteşe her zaman uygun bir sigorta ile korunmalıdır (tabloya bakınız).
• Dahili güvenlik anahtarlı menteşenin tercihi ve kullanımı, ilgili uygulamanın mevcut çalışma koşulları altında, yürürlükteki güvenlik standartları ile uyumlu olup olmadığını kontrol eden müşterinin sorumluluğundadır.
• CFSQ. menteşelerini kullanmak, yürürlükteki EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100 güvenlik standartları hakkında tam bilgi sahibi olmayı ve bu standartlara uyumlu olmayı gerektirir.
• Menteşe her zaman, menteşenin tam anlamıyla çalıştığını düzenli olarak kontrol etmesi gereken kalifiye operatörler tarafından monte edilmeli ve bağlanmalıdır.







* EN60947-5-1 standardının gerektirdiği gibi, bir çalışma döngüsü bir kapanma ve bir açılma işlemine karşılık gelir.

Talep üzerine aksesuarlar

FC.M12x1: 4 kutuplu M12 dişi eksensel konnektörlü uzantılar.

Talep üzerine özel uygulamalar

Sistem çerçevesi/kapısı için özel uygulama gerektiren durumlar için, menteşenin her 15°'de 0° ila 180°'den farklı çalıştırma açısı.

Montaj talimatları

• Menteşe gövdesini, sabitlenmiş parça (çerçeve) üzerindeki dahili anahtar ile sabitleyin ve diğer gövdeyi de kapıya sabitleyin. Menteşe piminin ekseni ve kapı arasındaki mesafe en az 5 mm olmalıdır (şekil 3).
• Montaj duvarlarındaki delikler ve ayar vidalarının boyutları arasında mümkün olabildiğince az bir aralık bırakın (Maks. 0,5 mm). Tavsiye edilen sıkıştırma torku aşılmamalıdır: 5 Nm.
• Menteşe, maksimum kapı açıklığı veya kapalı kapı için mekanik bir piston sonu olarak kullanılmamalıdır. Bu doğrultuda, kapının çerçeve üzerine monte edilmiş menteşe gövdesinin karşısında tamamen açılmasını veya birbirine bağlı iki yüzeyin aynı planda bulunduğu açının geçilmesini önlemek için harici mekanik tıpaların kullanılması tavsiye edilir.
• CFSQ menteşe her zaman ikinci bir tamamlayıcı CFM menteşe ile birlikte monte edilmelidir CFMQ (CFMQ.60-45-SH-6 kod 425812). Kapının yatay olarak açılması durumunda veya genel olarak kısıtlı bir kiloda sadece tek bir menteşe kullanmak mümkündür.
• Bağlantı kabloları her zaman mekanik hasarlara karşı korunmalıdır.





Kablolar

• Aşağıdaki devre şemasını kullanan M12x1 konnektörlü kablo.
• Normalde Kapalı kontak NC: emniyet uygulamaları için, IEC EN 60947-5-1 standardı uyarınca yalnızca NC kontak (kapatmak için) kullanılarak NO kontak kullanılmadan bırakılmalıdır
• Normalde Açık kontak NO: normalde açık kontak, durum göstergesi olarak sadece menteşe kullanıldığı zaman kullanılabilir, bu durumda ayrıca eş zamanlı olarak NC kontak da her zaman durum göstergesi olarak kullanılabilir (sinyal).
