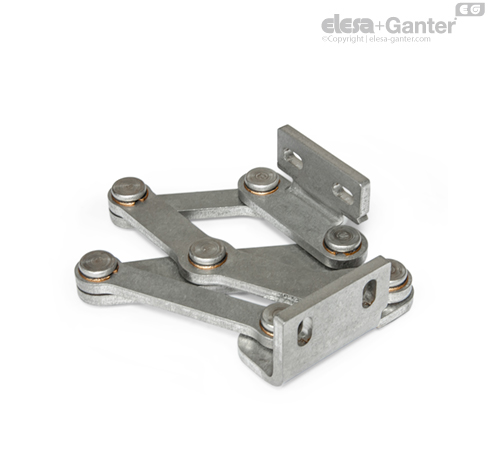

GN 7231-L Çok mafsallı menteşeler Bağlantı açısı parçası sol

GN 7231 Paslanmaz Çelik-Çok mafsallı menteşeler, yerden tasarruf etmek ve yıkıcı faaliyetlere karşı koruma sağlamak için kapaklar, ambar ağızları ve kapıların içlerine takılır. Menteşeler, maksimum 90° açılma açısına sahiptir; bu da onları kalın kapılar için mükemmel hale getirir.

Bu menteşenin kullanımı, yuvanın dış taraflarının tasarıma uymayan veya hızlı ve kolay temizlik açısından tamamen kaçınılması gereken donanımlardan uzak kalmasını sağlar.

Paslanmaz Çelik Çok Mafsallı Menteşeler, genel olarak çift halinde kullanılırlar, yani her açılma için bir adet tip L ve bir adet tip R kullanılır. Örneğin büyük kapaklardan veya ambar ağızlarından kaynaklanan yüksek yükler için, bunlar herhangi bir tipte ek menteşeyle desteklenebilirler.

Paslanmaz Çelik Çok Mafsallı Menteşeler, bağlantı açısı parçasının yuvalarıyla menteşe eksenine paralel veya dik olacak şekilde muhafazaya takılabilirler. Bu, belirtilen iki pivot özelliği ile sonuçlanır.

Çok mafsallı menteşeler, kurulum sırasında üç düzlemde ayarlanabilirler. Bu, örneğin toleransların ayarlanmasını veya contalar için gereken sıkıştırma kuvvetlerine ulaşılmasını sağlar. İki düzlem, bağlantı açısı parçalarındaki paralel veya dik yuvalar yardımıyla ayarlanabilir. Üçüncü düzlemde, pozisyon düzeltmeleri, Paslanmaz Çelik-Ara Plakaları kullanılarak yapılabilir GN 2370 .

Ayrıca vida açılmış delikli Paslanmaz Çelik-Plakalar GN 2372  ve dişli saplamalı Paslanmaz Çelik-Plakalar GN 2376 menteşeleri sabitlemek için ayrıca mevcuttur. Sonuncusu, kaynaklama yoluyla yapılabilir veya dışarıdan duvarın içinden geçirilerek takılır ve yerine sabitlenir. Tüm aksesuar öğeleri, her iki bağlantı açısı parçası için de tasarlanmıştır.

Kapaklar, ambar ağızları ve kapılar, gömme, eklemeli veya şevli olabilirler. Metal levha yapılar için aşağıda verilen maksimum duvar kalınlığı ve bükülme ölçüleri, ilgili kurulum tipine bağlıdır.

1. Menteşe eksenine dikey olan yuvalarla muhafazaya monte edilmiş bağlantı açısı parçaları:

2. Menteşe eksenine paralel olan yuvalarla muhafazaya monte edilmiş bağlantı açısı parçaları:

Gösterilen tasarım çeşitleri, standart kurulum koşullarını temsil etmektedir. Menteşenin kurulum pozisyonu değişirse veya iki duvar kalınlığı ölçüsünden (s veya b) biri daha düşükse, maksimum ulaşılabilir boyutlar birbirlerinden bağımsız olarak değişir. Bu, bazı durumlarda, aynı menteşe boyutuyla belirtilenden daha büyük duvar kalınlığı ölçüleriyle çalışmayı mümkün kılar. Bu nedenle, test kurulumu veya CAD ile basit bir tasarım denetimi yapılması önerilir.

Aşağıda belirtilen çok mafsallı menteşenin maksimum yükü, standart kullanım durumları için geçerlidir ve standart dışı uygulamalarda yönlendirme görevi görür. Ortaya çıkan kuvvetler, gerekirse ayar seçenekleriyle telafi edilebilen hafif elastik deformasyona neden olur.

Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir veya elesa-ganter.tr adresindeki ürün sayfasında dijital olarak sağlanmaktadır.
