Malzeme
Cam elyafı ile güçlendirilmiş poliamid (PA) SÜPER-teknopolimer gövde, siyah renk, mat kaplama.
Döner pim
İki asetal bazlı teknopolimer (POM) kör tapayla üretilmiştir, siyah renk.
CFMR.67 bir dahili alüminyum takviyeye sahiptir.
Geri çekme yayı
Paslanmaz çelik.
Standart uygulamalar
M6 silindirik başlı vidalar için içten geçmeli delikler.
- CFMR-NC: kapatmaya otomatik geri dönüş.
- CFMR-NC-LB: kapatmaya otomatik geri dönüş, ağır kapılar için.
- CFMR-NO: açmaya otomatik geri dönüş.
- CFMR-NO-LB: açmaya otomatik geri dönüş, ağır kapılar için.
Geri çekme yayının tork değeri için sonek
- 020: maks. geri çekme torku 0,20Nm, tutma torku 0,07Nm.
- 035: maks. geri çekme torku 0,35Nm, tutma torku 0,12Nm.
- 070: maks. geri çekme torku 0,70Nm, tutma torku 0,25Nm.
- 100: maks. geri çekme torku 1Nm, tutma torku 0,33Nm.

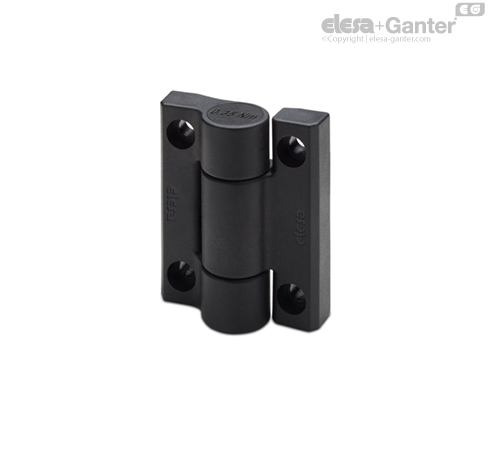

- CFMR-NS: tamamlayıcı menteşe, geri çekme yayı yok.
- CFMR-NS-LB: tamamlayıcı menteşe, geri çekmesiz, yaysız, ağır kapılar için.
Tribolojik özelliklerin optimizasyonu sayesinde, CFMR-LB versiyonları, sürtünme katsayısını azaltmayı ve dolayısıyla menteşeyi ağır kapılarda kullanmayı mümkün kılar.
Döndürme açısı (yaklaşık değer)
Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).
Menteşe -90 °'ye ulaşabilir fakat bu durum CFMR-NO uygulaması için kullanılmamalıdır.
Dönüş açısı limitini geçmeyin böylece geri çekme yayının doğru çalışmasını etkilemezsiniz.
Özellikler ve performanslar
CFMR menteşe, geri çekme yayı ile kapının otomatik olarak yeniden kapanması veya açılması için kullanılır.
Tork, menteşenin açılma/kapanma açısına bağlı olarak gittikçe değişecektir.
Özel yorgunluk gerilim testlerinde, geri çekme yayı, aynı değişmeyen tork değerlerini koruyarak 20.000 döngüyü (CFMR.35) / 100.000 döngüyü (CFMR.67) geçmiştir.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
| Açıklama | Maks. sınırda statik yük Sa [N] | Maks. sınırda statik yük Sr [N] | Maks. sınırda statik yük S90 [N] |
| CFMR.35 | 390 | 600 | 600 |
| CFMR.67 | 2100 | 3500 | 1900 |
Maksimum statik yük, malzemenin kopabileceği menteşe işlevselliğini öngören değerdir. Açıktır ki, bu uygulamaya özel uygulamanın önemi ve güvenlik seviyesine göre uygun bir faktör uygulanmalıdır.
Seçim kılavuzu
Bir ağırlığa W (Kg) sahip bir kapının geri dönüş kuvveti, menteşenin yay kuvvetine [Nm] ve menteşenin sabit parçası ve hareketli parçası arasındaki kayar yüzeylerin sürtünme kuvvetine bağlı olup bu da kullanılan teknopolimerin tribolojik özelliklerine bağlıdır.
Tablo, belirli bir uygulama için menteşe ve menteşe yerleşimi için genel bir kılavuz sağlamaktadır.
Bu değerler, bir laboratuvarda; kontrollü sıcaklıkta ve nemde (23°C-%50 Bağıl Nem), belirlenmiş kullanım koşullarında ve sınırlı bir zaman diliminde yürütülen testlerin sonuçlarıdır.
Amaçlanan uygulama için doğru çalışmanın her zaman kontrol edilmesi önerilir.
Daha fazla genel teknik bilgi için, bkz. Kılavuzlar.
| Pmax kapı ağırlığı | Uygun menteşeler |
| < 3 Kg | CFMR.35-020 + CFMR.35-NS |
| < 5 Kg | CFMR.35-020 + CFMR.35 |
| < 5 Kg | CFMR.67-020 + CFMR.67-NS |
| < 5 Kg | CFMR.67-020 + CFMR.67-020 |
| < 5 Kg | CFMR.67-035 + CFMR.67-NS |
| 5 Kg | CFMR.67-035 + CFMR.67-035 |
| 5 Kg | CFMR.67-070 + CFMR.67-NS |
| 8 kg | CFMR.67-100 + CFMR.67-NS |
| 10 Kg | CFMR.67-070 + CFMR.67-70 |
| 12 kg | CFMR.67-100 + CFMR.67-NS |
| 35 Kg | CFMR.67-070-LB + CFMR.67-NS-LB |
| 40 Kg | CFMR.67-100-LB + CFMR.67-NS-LB |
| 70 Kg | CFMR.67-070-LB + CFMR.67-070-LB |
| 90 Kg | CFMR.67-100-LB + CFMR.67-100-LB |
Pmax= Menteşenin, küçük bir kalıntı tutma torkuyla kapatabildiği maksimum kapı ağırlığı olup 45°’lik bir minimum açılma açısında test edilmiştir.
NOT: Bu ağırlık, yalnızca kapının geometrisine değil (özellikle kapının ağırlık merkezine), fakat aynı zamanda menteşelerin mükemmel şekilde eşmerkezli olmalarına da bağlıdır.
