CFG-ERS

Profiller için sürtünme kilitli menteşeler

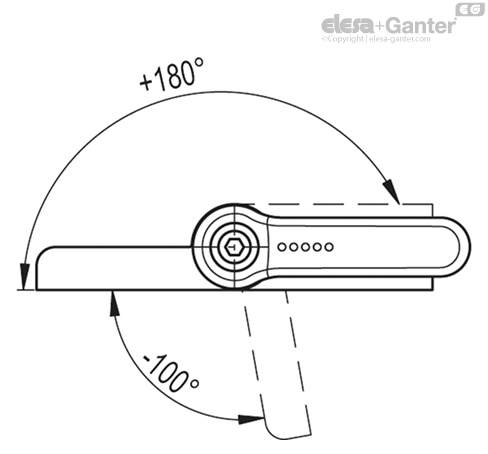

Döndürme açısı (yaklaşık değer)

Maksimum 280° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -100° ve +180°).

Dönüş açısı sınırını geçmeyin, böylelikle menteşenin mekanik performansını etkilememiş olursunuz.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.



Özellikler ve uygulamalar

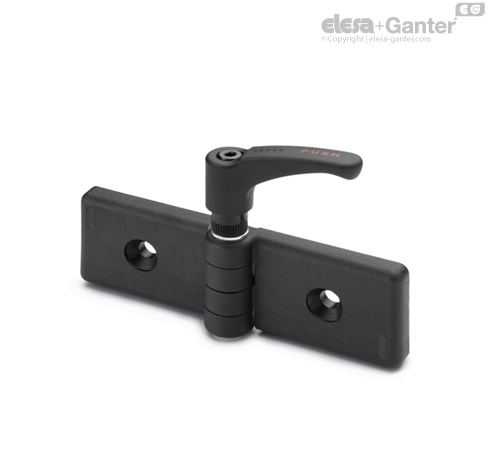

Sürtünme kilitli CFG-ERS menteşe, bir kapının 280°’lik bir döndürme alanı içerisinde, ERS koluna uygulanan torkla orantılı bir kuvvetle istenen pozisyonda kilitlenmesini sağlar.

Menteşenin bu tipi 30'dan 60 mm'ye kadar olan profiller ile kullanılabilir, ayrıca farklı boyutları birleştirir.

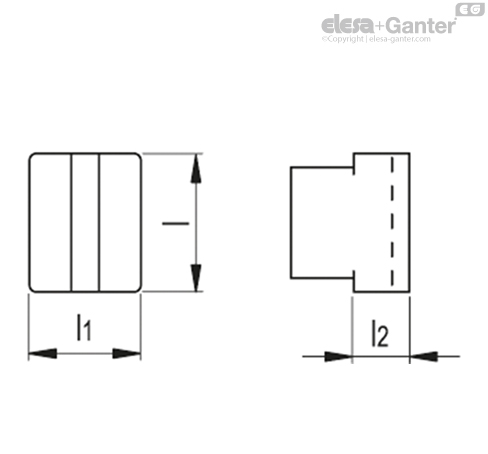

Profil boyutu		Ek yönü	Ek rengi
s	a
30	6		Açık gri
	8
40÷45	8		Koyu gri
	10
50÷60	10		Siyah
	12



Kullanım talimatları

Sürtünme etkisi, özel ayarlanabilir kol kullanılarak iki menteşeli gövdeyi kenetleyerek elde edilir. Ayar mekanizmasını çalıştırmak için kolu (PUSH) aşağı bastırın. Kol serbest bırakıldığında, yay, dişleri serbest bırakır, böylece kol kendi başlangıç pozisyonuna geri dönebilir ve kol, kazayla şok halinde bile hareketi engellemeden kapıyla birlikte serbestçe dönebilir. Ayarlanabilir kol içerisindeki çok sayıdaki dişli, kaldırma kolunun çok sınırlı hareket edebilmesi durumunda bile dönüşü garantiler.

Direnç testleri	EKSENEL GERİLME		RADYAL GERİLME		90° AÇILI GERİLİM
Açıklama	Maksimum çalışma yükü Ea [N]	Kırılma yükü Ra [N]	Maksimum çalışma yükü Er [N]	Kırılma yükü Rr [N]	Maksimum çalışma yükü E90 [N]	Kırılma yükü R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
