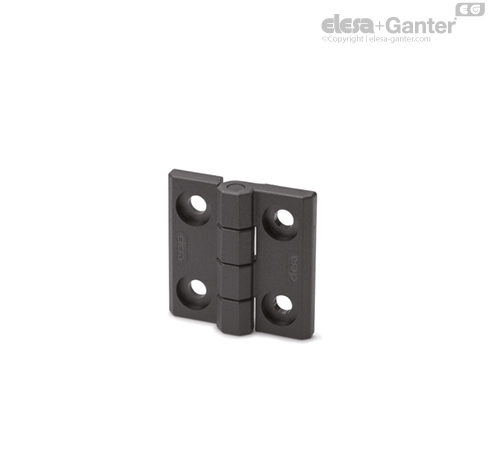

Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, siyah renkte, mat kaplamalı.
Döner pim
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) SÜPER- teknopolimer.
STANDART UYGULAMALAR
- CFMX-SH: havşa başlı vidalar için içten geçmeli delikler
- CFMX-CH: Tip UNI 6592 / ISO 7089 pullu, silindir başlı vidalar için geçmeli delikler
Genel bilgiler

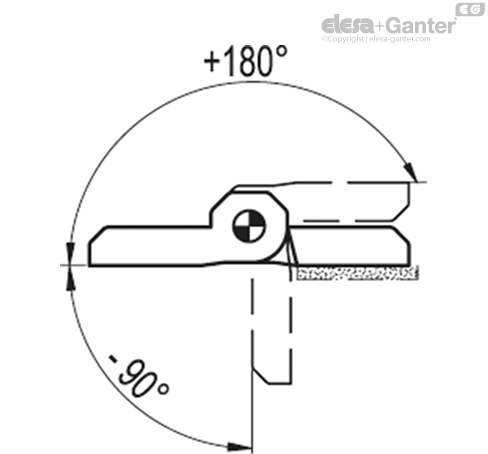

Döndürme açısı (yaklaşık değer)
Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maks. sınırda statik yük
Sa [N] | Maks. sınırda statik yük
Sr [N] | Maks. sınırda statik yük
S90 [N] |
| CFMX.30 SH-4 | 1050 | 1275 | 750 |
| CFMX.30 CH-4 | 975 | 1275 | 650 |
| CFMX.40 SH-5 | 1425 | 1425 | 960 |
| CFMX.40 CH-5 | 1425 | 1200 | 750 |
| CFMX.50 SH-6 | 2360 | 2160 | 1550 |
| CFMX.50 CH-6 | 2580 | 2170 | 1220 |
| CFMX.60 SH-6 | 3000 | 2660 | 2700 |
| CFMX.60 SH-8 | 3000 | 2660 | 2700 |
| CFMX.60 CH-8 | 3100 | 2530 | 1950 |
Maksimum statik yük, ötesine geçildiğinde malzemenin kırılabileceği ve dolayısıyla menteşe performansının etkileneceği değerdir. Elbette bu değere, ilgili uygulamanın önemine ve güvenlik düzeyine göre uygun bir katsayı uygulanmalıdır.
