Ana özellikler
Malzeme
Yüksek elastikiyetli poliamdi bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Döner pim
AISI 303 paslanmaz çelik.
Standart uygulamalar
- CFE-B: dişli delikli nikel kaplamalı pirinç başlıklar.
- CFE-p: nikel kaplamalı çelik dişli civatalar.
- CFE-CH: silindirik başlı vidalar için içten geçmeli delikler.

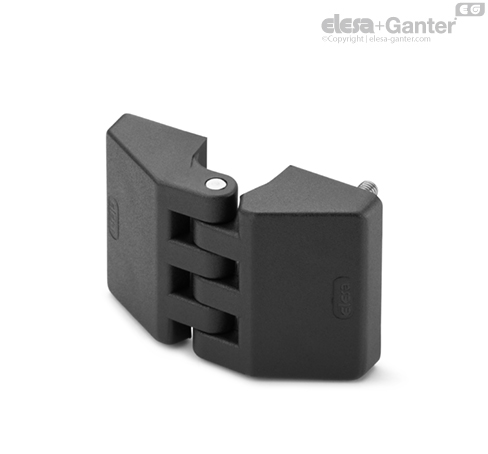

- CFE-B-p: dişli delikli nikel kaplı pirinç başlıklar ve nikel kaplı, pirinç, dişli başsız cıvatalar.

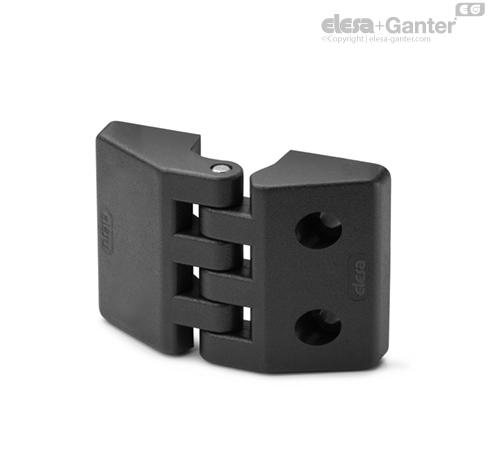

- CFE-B-CH: silindirik başlı vidalar için dişli delikli ve içten geçmeli delikli nikel kaplamalı pirinç başlıklar.

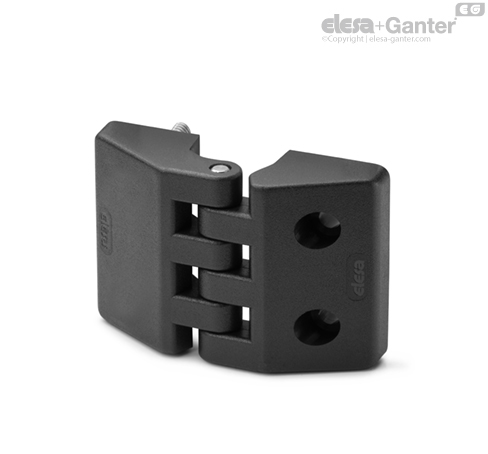

- CFE-p-CH: silindirik başlı vidalar için nikel kaplamalı çelik dişli civatalar ve içten geçmeli delikler.
Genel bilgiler
Uygulamalar

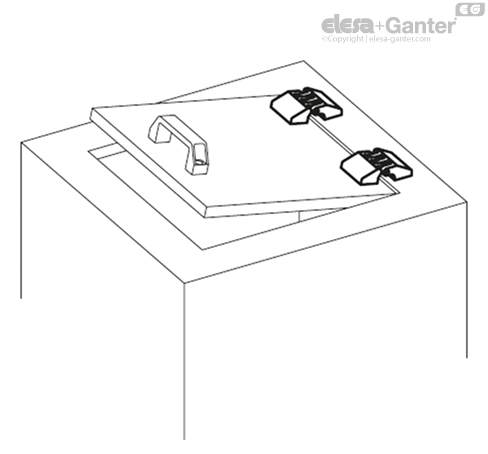

Bu menteşe, özellikle contalı kapılar için geliştirilmiştir.

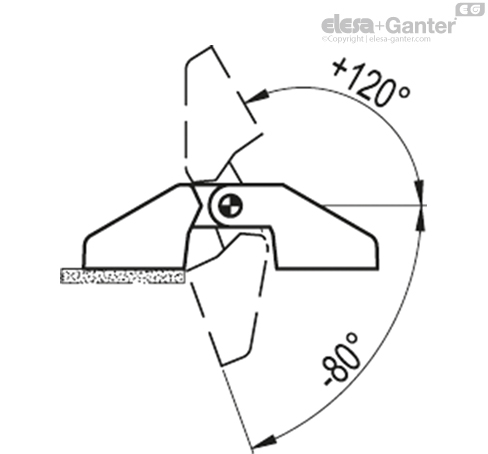

Döndürme açısı (yaklaşık değer)
Maksimum 200° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -80° ve +120°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| CFE.30 B-M3 | 50 | 660 | 140 | 1040 | 50 | 310 |
| CFE.30 p-M3x13 | 40 | 460 | 110 | 1040 | 60 | 560 |
| CFE.30 CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 B-M3-p-M3x13 | 40 | 460 | 110 | 1040 | 50 | 310 |
| CFE.30 B-M3-CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 p-M3x13-CH-3 | 40 | 460 | 110 | 980 | 20 | 300 |
| CFE.40 B-M4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.40 CH-4 | 150 | 1580 | 370 | 2460 | 80 | 1210 |
| CFE.40 B-M4-p-M4x18 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 B-M4-CH-4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18-CH-4 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.48 B-M5 | 160 | 1260 | 440 | 2890 | 190 | 1290 |
| CFE.48 p-M5x17 | 190 | 1900 | 310 | 2870 | 160 | 1190 |
| CFE.48 CH-5 | 300 | 2160 | 410 | 2850 | 150 | 1440 |
| CFE.48 B-M5-p-M5x17 | 160 | 1260 | 310 | 2870 | 160 | 1190 |
| CFE.48 B-M5-CH-5 | 160 | 1260 | 410 | 2850 | 150 | 1290 |
| CFE.48 p-M5x17-CH-5 | 190 | 1900 | 310 | 2850 | 150 | 1190 |
| CFE.66 B-M6 | 530 | 4160 | 500 | 2480 | 310 | 2250 |
| CFE.66 p-M6x16 | 240 | 2670 | 700 | 3490 | 270 | 1830 |
| CFE.66 CH-6 | 440 | 3160 | 690 | 3450 | 260 | 2920 |
| CFE.66 B-M6-p-M6x16 | 240 | 2670 | 500 | 2480 | 270 | 1830 |
| CFE.66 B-M6-CH-6 | 440 | 3160 | 500 | 2480 | 260 | 2250 |
| CFE.66 p-M6x16-CH-6 | 240 | 2670 | 690 | 3450 | 260 | 1830 |
