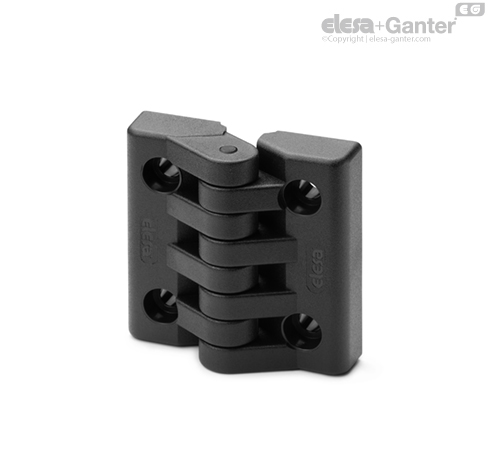

Ana özellikler
Malzeme
Yüksek elastikiyetli poliamdi bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Döner pim
Asetal reçine bazlı (POM) teknopolimer, siyah renk.
STANDART UYGULAMALAR
- CFAX-B: vida dişli delikli nikel kaplama pirinç göbekler.
- CFAX-p: nikel kaplamalı çelik dişli civatalar.
- CFAX-SH: havşa başlı vidalar için içeriden geçişli delikler.
- CFAX-CH: silindirik başlı vidalar için içeriden geçişli delikler.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 215° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -35° ve +180°).
Dönüş açısı sınırını geçmeyin, böylelikle menteşenin mekanik performansını etkilememiş olursunuz.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| CFAX.40 B-M4 | 200 | 1850 | 240 | 2000 | 100 | 560 |
| CFAX.40 SH-4 | 130 | 1870 | 290 | 1800 | 280 | 1370 |
| CFAX.40 CH-4 | 137 | 1340 | 230 | 1580 | 180 | 1200 |
| CFAX.49 B-M5 | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49 p-M5x14 | 370 | 3070 | 360 | 2400 | 200 | 900 |
| CFAX.49 SH-5 | 300 | 2660 | 310 | 2600 | 320 | 2240 |
| CFAX.49 CH-5 | 360 | 2480 | 310 | 2270 | 250 | 1460 |
| CFAX.65 B-M6 | 640 | 4000 | 690 | 4400 | 220 | 1400 |
| CFAX.65 p-M6x18 | 510 | 5800 | 460 | 4500 | 220 | 3190 |
| CFAX.65 SH-6 | 520 | 4300 | 720 | 4800 | 240 | 3760 |
| CFAX.65 CH-6 | 510 | 3700 | 490 | 5200 | 260 | 2870 |
Diğer uygulamalar
Diğer uygulamaları mevcut
CFK.: tek gövdeli yalancı menteşe.
