Ana özellikler
Malzeme
- Menteşe gövdesi: cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte, mat kaplamalı.
- Kilitleme/kilit açma sistemi: asetal reçine bazlı (POM) teknopolimer.
Standart uygulamalar
Havşa başlı vidalar için içten geçmeli delikler.
Birleşme açısı 0 derece: Kolayca değiştirilebilen veya taşınabilen bir çevre koruması veya ayırıcıyı hızla oluşturmaya uygundur (Şekil .1).
Kilitleme/kilit açma sistemi, yerleşik anahtarlı:
- CFMY-NL-M-S-0: Döner pim sol menteşe gövdesi üzerine sabitlenmiştir.
- CFMY-NL-M-D-0: Döner pim sağ menteşe gövdesi üzerine sabitlenmiştir.
Kilitleme/kilit açma sistemi, altıgen anahtarlı:

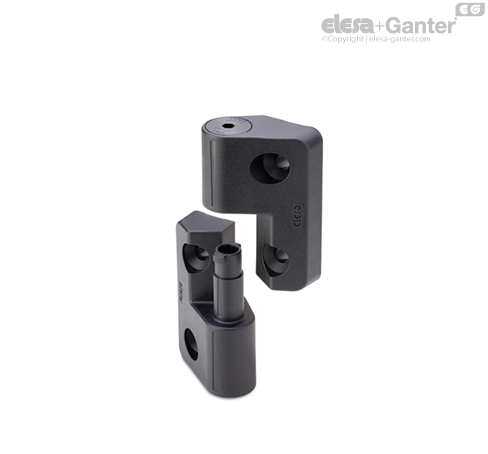

- CFMY-NL-T-S-0: Döner pim sol menteşe gövdesi üzerine sabitlenmiştir.
- CFMY-NL-T-D-0: Döner pim sağ menteşe gövdesi üzerine sabitlenmiştir.
90 derece birleşme açısı: bir yapının üzerine konumlandırılmış bir kapıyı monte etmek/sökmek için uygundur (Şekil 2).
Kilitleme/kilit açma sistemi, yerleşik anahtarlı:
- CFMY-NL-M-S-90: Döner pim sol menteşe gövdesi üzerine sabitlenmiştir.
- CFMY-NL-M-D-90: Döner pim sağ menteşe gövdesi üzerine sabitlenmiştir.
Kilitleme/kilit açma sistemi, altıgen anahtarlı:
- CFMY-NL-T-S-90: Döner pim sol menteşe gövdesi üzerine sabitlenmiştir.
- CFMY-NL-T-D-90: Döner pim sağ menteşe gövdesi üzerine sabitlenmiştir.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 195° (birbirine bağlı yüzeyin aynı derecede olduğu durumlarda 0° olan -15° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
Özellikler ve uygulamalar
CFMY-NL menteşe, bir mekanik kilitle donatılmış sökülebilir kapılar için bir menteşe olup bir altıgen anahtarla veya bir anahtarla etkinleştirilebilir ve menteşenin iki tarafının birbirlerine eksenel olarak kilitlenmesini ve böylece kapının istenmeden yukarı kaldırılmasını ve çıkarılmasını önler.
Bu nedenle, bu mekanik kilit, ürünün kapılara bir yatay eksenle (ambar ağzı tipi) uygulanmasına izin vererek kazayla açılma halinde bile dışarı çekilmesini önler (Şekil 3).
| Direnç testleri | Eksenel Gerilme* | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maks. sınırda statik yük
Sa [N] | Maks. sınırda statik yük
Sr [N] | Maks. sınırda statik yük
S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Maksimum statik yük, malzemenin kopabileceği menteşe işlevselliğini öngören değerdir. Açıktır ki, bu uygulamaya özel uygulamanın önemi ve güvenlik seviyesine göre uygun bir faktör uygulanmalıdır.
* iki tarafın birleşiminin karşıt yönünde
