Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer gövde, siyah renk, mat kaplamalı, UV dirençli.
Yaylar
Paslanmaz çelik.
Standart uygulamalar
M5 silindirik başlı vidalar için içten geçmeli delik kullanarak montaj
Vida kapaksız.
- CFVT-CH: kademesiz (serbest dönüş).

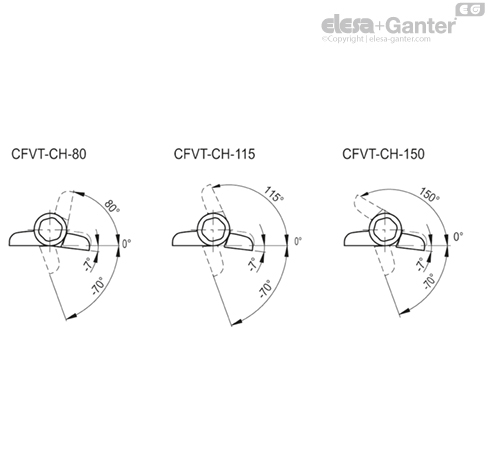

- CFVT-CH-80: açılı kademe -70° /-7° / 80°, direnç torku 0.7 Nm veya 1.2 Nm veya 1.7 Nm.
- CFVT-CH-115: açılı kademe -70° /-7° / 115°, direnç torku 0.7 Nm veya 1.2 Nm veya 1.7 Nm.
- CFVT-CH-150: açılı kademe -70° / -7° / 150°, direnç torku 0.7 Nm veya 1.2 Nm veya 1.7 Nm.
Genel bilgiler

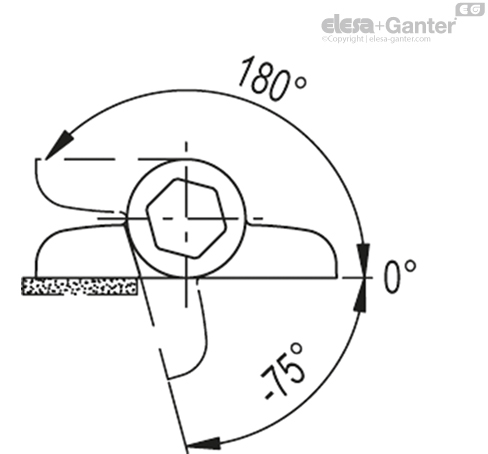

Döndürme açısı (yaklaşık değer)
Maks. dönüş açısı: yaklaşık 255º (0°'nin birbirine bağlı iki yüzeyin aynı düzlemde olduğunu gösterdiği durumda-75° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Direnç torku
Kademeli menteşeyi serbest bırakmak için uygulanan torka karşılık gelen direnç torku.
Menteşe 20,000'den fazla açma ve kapatma döngüsünde test edilmiştir ve direnç torkunun değerleri değişmemiştir.
Özellikler ve uygulamalar
Dahili mandal cihazı (ELESA patentli) uygulamaya göre kapı için üç farklı mandal pozisyonu sağlar.

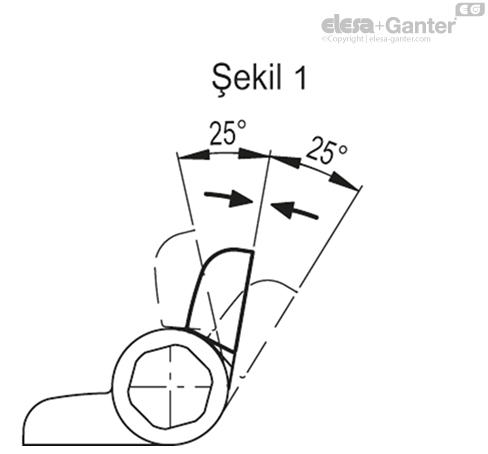

Menteşe, bir kilit pozisyonuna göre +/- 25 ° aralığında olduğunda, iç cihaz sayesinde bu pozisyonlardan birine (Şekil 1) ulaşır.
Yük olmayan uygulamada özel testlerde tespit edilen değer.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| CFVT | 300 | 2100 | 400 | 1900 | 250 | 1800 |
Aksesuarlar
Talep üzerine aksesuarlar
Polyester bazlı (PBT) teknopolimer vidalı kapaklar, siyah renk, mat yüzey, kolay geçmeli montaj. (bkz. tablo CA.CFVT.).
| Kod | Açıklama |
| 427702 | CA.CFVT.53-C9 |
