Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Döner pim
AISI 303 paslanmaz çelik.
Standart uygulamalar
Dirençli tork 1,5 veya 3 Nm.
- CFV-SH: havşa başlı vidalar için içten geçmeli delikler.

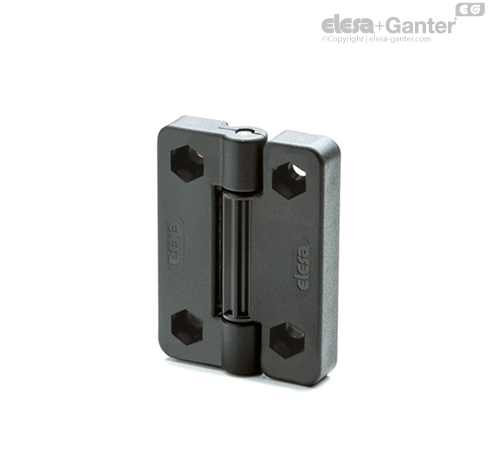

- CFV-EH: altıgen başlı vidalar için içten geçmeli delikler.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 210° (birbirine bağlı yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +120°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Germe kolu cihazı (ELESA patentli), kapı için dört farklı germe pozisyonu sağlar (-90°, 0°, +70°, +115°).
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
Direnç torku
Tüm germe pozisyonları, 1,5 veya 3 Nm (menteşenin germe cihazını serbest bırakmak için uygulanması gereken tork) civarında dirençli tork sağlar.
Menteşe 20,000'den fazla açma ve kapama döngüsü ile test edilmiştir ve direnç torkunun değeri değişmemiştir.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 70 ° ve 115 ° AÇIK GERİLİM | 90° AÇILI GERİLİM |
 |  |  |  |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E70 ve E115 [N] | Kırılma yükü
R70 ve R115 [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| CFV.65 SH-6 | 1320 | 4480 | 2070 | 5060 | 2150 | 3170 | 1630 | 3380 |
| CFV.65 EH-6 | 1520 | 3840 | 1940 | 4900 | 1430 | 3660 | 970 | 3140 |
