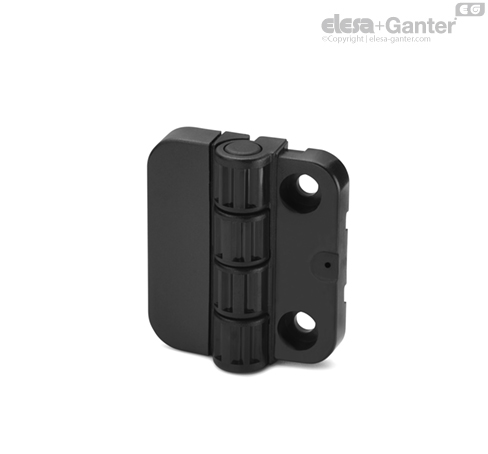

Ana özellikler
Malzeme
Asetal reçinesi bazlı (POM) teknopolimer, siyah renk, mat yüzey.
Döner pim
Asetal bazlı (POM) teknopolimer, siyah.
Vida kapakları
Polyester bazlı (PBT) teknopolimer, siyah, mat kaplama, bastırılarak oturtulan tertibat.
Standart uygulamalar
- CFP-SH: havşa başlı vidalar için içten geçmeli delikler.
- CFP-CH: silindirik başlı vidalar için içten geçmeli delikler.
- CFP-EH: altıgen başlı vidalar için içten geçmeli delikler.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
- Maksimum 195° (birbirine bağlı yüzeyin aynı derecede olduğu durumlarda 0° olan -15° ve +180°).
- Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
- Bu menteşe aynı tasarıma sahip, germe pozisyonu olmayan CFQ. tip menteşe ile kombine edilebilir.
- Germe kolu cihazı (ELESA patentli), kapı için dört farklı germe pozisyonu sağlar (0°, +80°, +120°, +170°).
- Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
Direnç torku
Tüm germe pozisyonları, 1,1 Nm (menteşenin germe cihazını serbest bırakmak için uygulanması gereken tork) civarında direnç torku sağlar.
Menteşe 10000'den fazla açma ve kapama döngüsü ile test edilmiştir ve direnç torkunun değeri değişmemiştir.
| Direnç testleri |
| EKSENEL GERİLME | RADYAL GERİLME | 80° ve 90° AÇIK GERİLİM | 120° AÇIK GERİLİM | 170° AÇIK GERİLİM | Direnç torku |
 |  |  |  |  |  |
Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E80 ve E90 [N] | Kırılma yükü
R80 ve R90 [N] | Maksimum çalışma yükü
E120 [N] | Kırılma yükü
R120 [N] | Maksimum çalışma yükü
E170 [N] | Kırılma yükü
R170 [N] | [Nm] |
| 300 | 1220 | 350 | 1970 | 345 | 620 | 285 | 855 | 400 | 1410 | 1.1 |
