CFAM-V-NO
CFAM.
Darbe emici menteşeler
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10

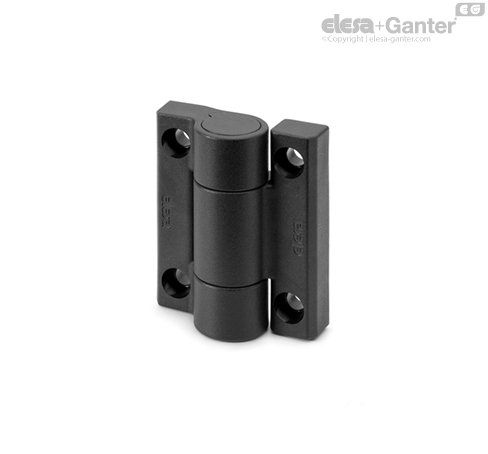

Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer gövde, siyah renk, mat yüzey.
Silikon yağ bazlı
M6 silindirik başlı vidalar için içten geçmeli delikler.
Şok emicinin tork değerini belirten sonek:
Maksimum 110° (0°’nin birbirine bağlı iki yüzeyin aynı derecede olduğu durum olduğu, 0° ve +110°).
Menteşe; çerçevedeki tüm hatalı hizalamaları dengelemek için ekstra -5° dereceye izin verebilir.
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Sönümleme, çizimlerde gösterildiği gibi seçilen yürütmeye (NO veya NC) bağlı olarak yalnızca tek bir yönde gerçekleşir.
Menteşenin zorlanmadan serbestçe açılmasını ve kapanmasını sağlayın.
CFAM menteşe, dikey eksenli kapıların (CFAM-V) veya yatay eksenli kapakların (CFAM-O) tekrar kapatılmasını veya tekrar açılmasını şok emici yoluyla yastıklamakta kullanılır.
Sönümleme torku, menteşenin dönüşüyle çizimde belirtildiği gibi bir minimum değerden, bir maksimum değere doğru dereceli olarak değişir.
Özel yorgunluk gerilim testlerinde, sönümleyici, sönümleme torkunun nominal değerini koruyarak 20.000 / 30.0000 döngüyü geçmiştir.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
| Açıklama | Maks. sınırda statik yük Sa [N] | Maks. sınırda statik yük Sr [N] | Maks. sınırda statik yük S90 [N] |
| CFAM. | 2100 | 2400 | 2400 |
Maksimum statik yük, malzemenin kopabileceği menteşe işlevselliğini öngören değerdir. Açıktır ki, bu uygulamaya özel uygulamanın önemi ve güvenlik seviyesine göre uygun bir faktör uygulanmalıdır.
Kapının ağırlığıyla veya geri çekme yaylı menteşeyle oluşturulan torka dayanarak, kapının yaklaşık 5 saniyede yumuşak bir şekilde kapanmasına izin veren bir menteşe konfigürasyonu önerilir.
Bu değerler belirtme amaçlıdır ve ön boyutlandırma için bir kılavuz olmaya yöneliktir.
Teorik değerlerin, amaçlanan sahada ve uygulamada pratik çalıştırma testleriyle kontrol edilmesi önerilir.
CFAM-V menteşenin otomatik geri dönüşe yönelik menteşelerle birlikte kullanılması önerilir CFMR.
Bu şekilde, bir kapağın otomatik ve yumuşak kapanması için ideal eşleştirme elde edilir.
| Yatay eksen konfigürasyonu (CFAM-O) için kullanılacak menteşeler | ||
| Tork Cmax | A | B |
| 0.8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2.5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5.5 Nm | CFAM-O-300 | CFAM-O-300 |
| Dikey eksen konfigürasyonu (CFAM-V) için kullanılacak menteşeler | |||
| Tork Cmax | A | B | C |
| 0 ÷ 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |
Cmax maksimum tork kapı tarafından oluşturulan (Cmax [Nm] = Pmax [N] x b [m]).
NOT: Kol b, ağırlık merkezine ve menteşelerin eşmerkezli olmalarına bağlıdır.
