Ana özellikler
Malzeme
Yüksek elastikiyetli poliamdi bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Döner pim
AISI 303 paslanmaz çelik
Standart uygulamalar

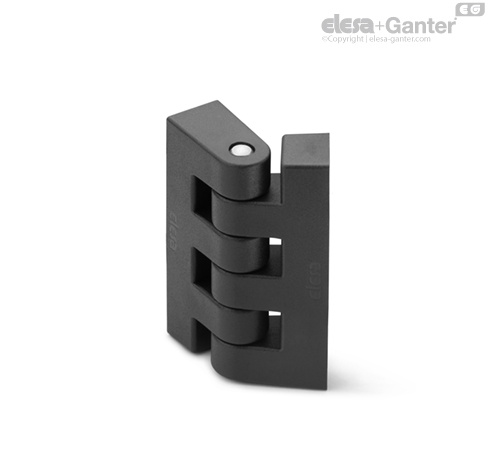

- CFF-B: dişli delikli nikel kaplamalı pirinç başlıklar.
- CFF-p: nikel kaplamalı çelik dişli civatalar.
- CFF-B-p: dişli delikli ve nikel kaplamalı çelik dişli civatalı nikel kaplamalı pirinç başlıklar.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 200° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -10° ve +190°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar-.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | RADYAL GERİLME |
 |  |  |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| CFF.30 B-M3 | 100 | 1030 | 150 | 1190 | 90 | 600 |
| CFF.30 p-M3x13 | 120 | 900 | 160 | 1020 | 80 | 560 |
| CFF.30 B-M3-p-M3x13 | 100 | 900 | 150 | 1020 | 80 | 560 |
| CFF.40 B-M4 | 180 | 1780 | 290 | 1950 | 150 | 1160 |
| CFF.40 p-M4x18 | 170 | 1490 | 140 | 1220 | 120 | 710 |
| CFF.40 B-M4-p-M4x18 | 170 | 1490 | 140 | 1220 | 120 | 710 |
| CFF.48 B-M5 | 370 | 3250 | 480 | 2890 | 150 | 1870 |
| CFF.48 p-M5x17 | 220 | 2200 | 370 | 2480 | 140 | 1200 |
| CFF.48 B-M5-p-M5x17 | 220 | 2200 | 370 | 2480 | 140 | 1200 |
| CFF.66 B-M6 | 310 | 4660 | 860 | 4880 | 340 | 2770 |
| CFF.66 p-M6x16 | 310 | 2410 | 590 | 3520 | 220 | 1420 |
| CFF.66 B-M6-p-M6x16 | 310 | 2410 | 590 | 3520 | 220 | 1420 |
