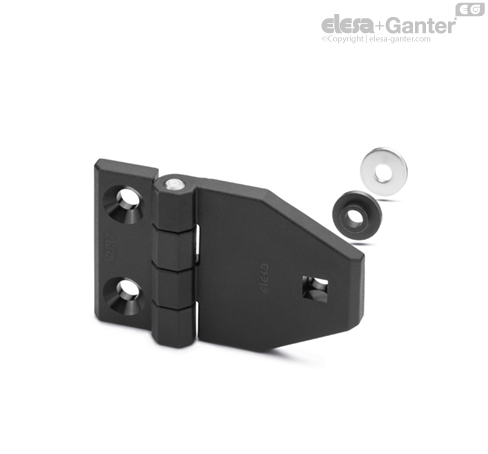

Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, siyah renkte, mat kaplamalı.
Düz pul
A4 UNI 6593-MT paslanmaz çelik.
Adım pulu
NBR kauçuk, sertlik 70 Shore A.
FDA uyumlu hammaddeden üretilmiştir (FDA CFR.21 ve EU 10/2011).
Döner pim
AISI 303 paslanmaz çelik.
Standart Uygulama
Çerçeve kenarı: gömülü başlı vidalar için geçmeli delikler.
Panel kenarı: UNI 5732’ye uygun yuvarlak başlı kare boyunlu cıvatalar için geçmeli delik (camın veya panelin kalınlığına bağlı olarak doğru vida uzunluğunu seçin).
Genel bilgiler

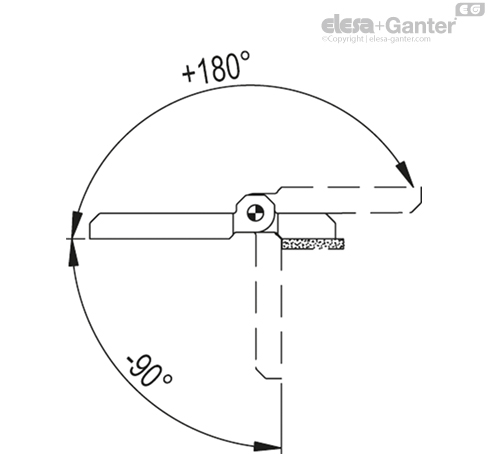

Döndürme açısı (yaklaşık değer)
Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kırılma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kırılma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kırılma yükü
R90 [N] |
| CFM-TR-G-B.40-SH-5 | 300 | 750 | 420 | 2500 | 420 | 1000 |
| CFM-TR-G-B.50-SH-6 | 270 | 1040 | 480 | 3500 | 480 | 1000 |
| CFM-TR-G-B.60-SH-6 | 250 | 1200 | 370 | 5000 | 370 | 2500 |
Tablolarda gösterilen farklı menteşelerin maksimum çalışma yük değerleri, yalnızca belirtme amaçlıdır. Bunlar, laboratuvarlarımızda kontrollü sıcaklıklarda ve nem oranında (23°C sıcaklık ve %50 Bağıl Nem), belirli kullanım koşullarında ve sınırlı bir zaman dilimi boyunca yürütülen testlerden elde edilen sonuçlardır. Her durumda, doğru çalışmanın yapının kurulumu sırasında doğrulanması önerilir.
Kullanım talimatları

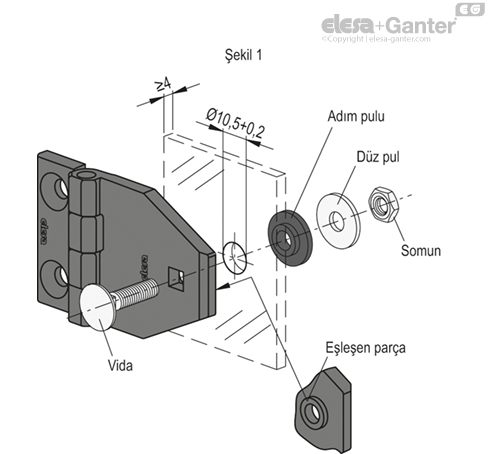

Cama veya panele montaj talimatları
- Camda veya panelde Ø 10.5 +0.2 bir delik açın (min. kalınlık 4 mm).
- Menteşeyi önden, eşleşen parçayı (d3) deliğe ortalayarak yerleştirin ve vidayı takın.
- Karşı kenarda, adım pulunu, düz pulu yerleştirin ve somunu sıkın (Şekil 1).
Doğru çalışma için en az iki menteşe monte edilmelidir.
