CFU.
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Asetal reçinesi bazlı (POM) teknopolimer, siyah renk, mat yüzey.
Poliamid bazlı teknopolimer, siyah renk, mat kaplama.
AISI 304 paslanmaz çelik vidalar.
AISI 303 paslanmaz çelik ayarlama başlığı.
Silindirik başlı vidalar için içten geçmeli delikler üzerinden montaj.

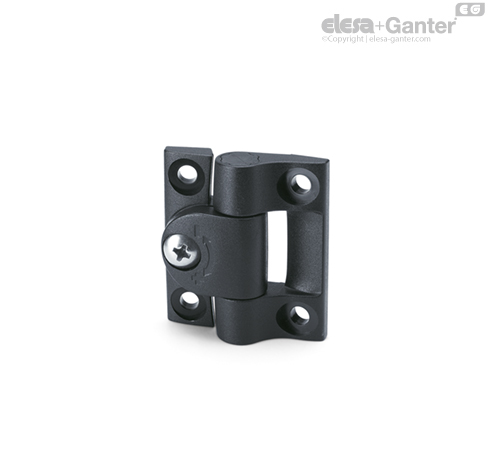

CFU menteşenin ana özelliği, takılı olduğu kapının direnç torkunu ayarlayarak çeşitli açma, kısmi açma ve kapama pozisyonlarında kapının kenetlenmesini kolaylaştırmaktır.

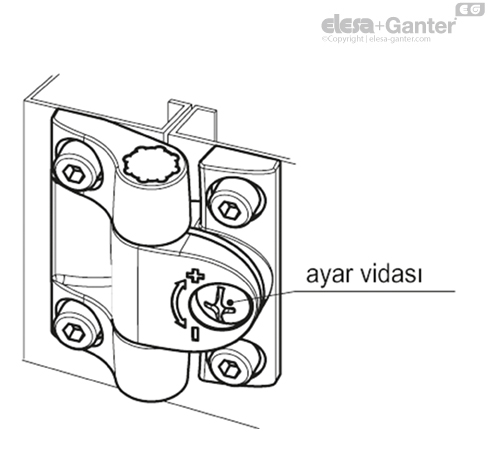

Sürtünme gücünü ayarlamak için menteşe gövdesi üzerindeki vidayı, sürtünmeyi artırmak için saat yönünde ve azaltmak için saatin ters yönünde döndürün.

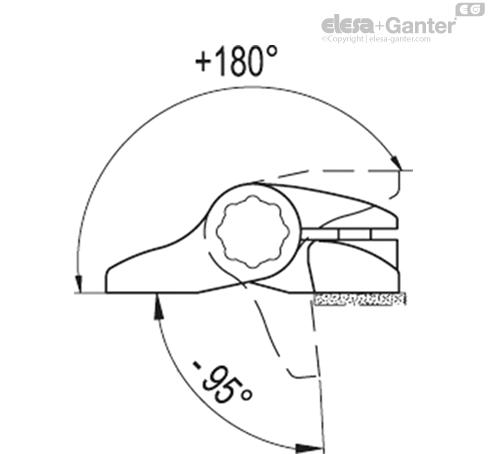

Maksimum 275° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -95° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
1,4 ve 4Nm direnç torku değerleri, ayarlama vidası üzerindeki 0,8 Nm (CFU.40) ve 4 Nm (CFU.60) maksimum sıkma torku uygulanarak elde edilir.
Menteşe 60000'den fazla açma ve kapama döngüsü ile test edilmiştir ve direnç torkunun değeri değişmemiştir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM | Direnç torku | |||
| Açıklama | Maksimum çalışma yükü* Ea [N] | Kırılma yükü Ra [N] | Maksimum çalışma yükü Er [N] | Kırılma yükü Rr [N] | Maksimum çalışma yükü E90 [N] | Kırılma yükü R90 [N] | [Nm] |
| CFU.40 CH-4 | 300 | 900 | 300 | 1500 | 230 | 1000 | 1.4 |
| CFU.60 CH-6 | 600 | 2350 | 400 | 3200 | 350 | 2500 | 4 |
* Elastik deformasyon 1 mm.
