Bilgi
Yük halkaları GN 587.2, ayrı kaldırma takımları ve bağlama ekipmanlarıyla kullanılır. Bunlar yük taşıyan ekipmanlara veya doğrudan yükün kendisine kaynak yapılır ve herhangi bir yönden yükleri absorbe eder.

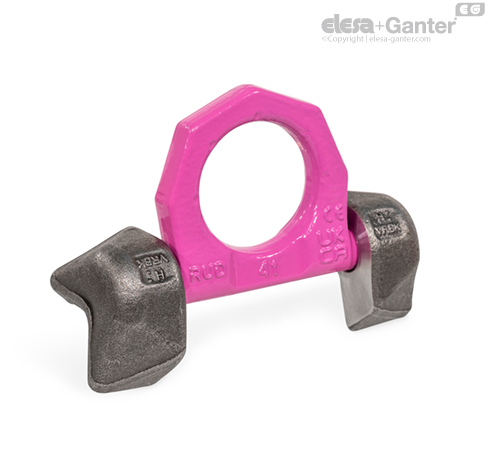

Tip K yük halkaları, doğrudan kenara takılabilir ve daha büyük bir dönme açısına sahiptir. Aralayıcı bloklar, standart sayfasındaki kaynak için talimatlara uygun olarak çepeçevre bir kaynak dikişi yapılmasını sağlar.
Radyal kenetleme yayları halkayı her pozisyonda tutar ve titreşimlerin neden olduğu her gürültüyü emer. Tüm parçalar ayrılmaz şekilde sıkıştırılmıştır ve birbirlerine bağlıdır.
Nominal yük kapasitesi yük halkasında belirtilmektedir. Yük halkaları GN 587.2, Makine Direktifi 2006/42/EC ve DGUV kuralları GS-HM-36 ile uyumludur.
Yük Kapasitesi
| Çap d | F1 | F2 |
| t cinsinden maks. | t cinsinden maks. |
| 48 | 4 | 4 |
| 60 | 6.7 | 6.7 |
| 65 | 10 | 10 |
Belirtilen yük değerleri, -40 °C ile +200 °C arasındaki çalışma sıcaklığı aralığı için geçerlidir. Diğer bilgiler kullanım talimatlarında bulunmaktadır.
Yıpranma / Hizmet Ömrü / Güvenlik Talimatları
1. Kaldırma noktasının aşınma düzeyini belirlemek için aşınma işaretlerini dikkatlice kontrol edin. Bu işaretler, dış konturun tamamını veya deliğin konturunu kaplıyorsa, bağlama noktası hizmet ömrünün sonuna gelmiştir ve değiştirilmesi gerekir.
2. Kaldırma noktası bükülmüşse veya hasar veya çatlak belirtileri gösteriyorsa, kullanılması artık güvenli değildir.
Bu durumların herhangi birinde kaldırma noktasının değiştirilmesi gerekir.
Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir ve elesa-ganter.tr adresinde dijital olarak sağlanmaktadır.
Sabitleme / Kaynak Yapma Talimatları
| Tip K |
| Çap d | Kaynak dikişinin boyutu |
| 48 | HY 4 + a3 |
| 60 | HY 5 + a3 |
| 65 | HY 8 + a3 |
| Tip P |
| Çap d | Kaynak dikişinin boyutu |
| 48 | HY 3 |
| 60 | HY 5 |
| 65 | HY 6 |
Kaynaklama işlemi, ISO 9606-1 sertifikalı bir kaynakçı tarafından gerçekleştirilmelidir.
