Ana özellikler
Gövde
Transparan poliamid bazlı (PA-T/AR) teknopolimer. Şoklara, solventlere, katkılı yağlara, alifatik ve aromatik hidrokarbonlar, petrol, gaz yağı, fosforik esterler, alkol içeren katkılar ve deterjanlara yüksek derecede dirençlidir. Yüksek UV direnci.
Paketleme halkaları
- NBR: sentetik kauçuk O-Halka.
- FKM: FKM tip VITON®*O-Halka.
Conta halkası uygulama yüzeyinin önerilen pürüzlülüğü Ra = 3 µm.
* DuPont Dow Elastomers'in tescilli ticari markası.
Kontrast ekran
Beyaz laklı alüminyum. Uygun dış arka yuvaya yerleştirme, sıvı ile direkt temasa karşı en iyi korumayı garanti eder.
Kurulumdan önce, işaret ve sözcüklerin (örneğin MAX-MIN) gerekli konumlara gelmesi için çıkartılabilir.
STANDART UYGULAMALAR
- HCX-AR: Galvanizli çelik vidalar, somunlar ve contalar, NBR paketleme halkası.
- HCX-AR-SST: AISI 303 paslanmaz çelik vidalar, AISI 304 paslanmaz çelik somunlar ve pullar, FKM paketleme halkası.

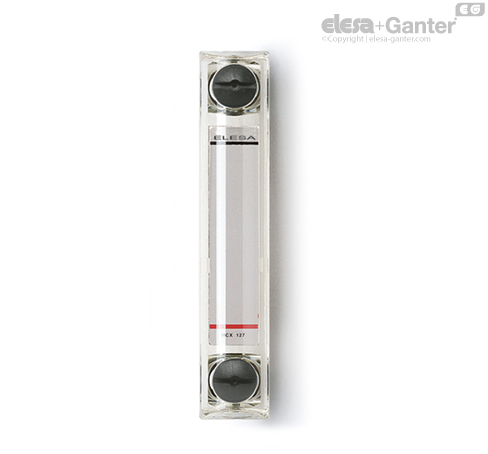

- HCX-AR-VT: cam elyafı ile güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer vidalar, AISI 304 paslanmaz çelik somunlar ve contalar, NBR paketleme halkası.
Maksimum sürekli çalışma sıcaklığı
90°C (yağ ile).
Genel bilgiler
Özellikler ve performanslar
Kusursuz bir sızdırmazlık için ultrasonik kaynak.
Kenar pozisyonlardan bile maksimum sıvı seviyesi görünürlüğü.
Sıvı seviyesinin daha iyi görülmesi için lens etkisi.
SUPER-teknopolimer vidalar sayesinde, HCX-AR-VT destek seviyesi göstergesi paslanmaz çeliğin gerekli olmadığı aşınmaya dirençli uygulamalarda kullanılabilir.
SUPER teknopolimer vidaların özel oluklu başı, yeterli sıkıştırma torku (ELESA patenti) uygulayarak ve böylece vidalar üzerindeki gereksiz baskıyı önleyerek paketleme halkalarının optimum düzeyde sıkıştırılmasını elde etmek için özel olarak tasarlanmıştır.
Teknik veriler
Kısa süreli bir zamanda 23°C'de CB68 mineral yağ tipi (ISO 3498 uyarınca) ile yürütülen laboratuvar testlerinde kaynak yeri: 13 bara (HCX.76-AR ve HCX.127-AR) ve 10 bara (HCX.254-AR) kadar dayandı.
SÜPER-teknopolimer vidalar göz önüne alındığında, maksimum çalışma sıcaklığı 20°C'de 5 bar ve 90°C'de 2 bardan daha yüksek olamaz.
Diğer sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
Aksesuarlar
Talep üzerine aksesuarlar
Haznenin içerisinden sabitleme yapılamadığında ve duvarlar yeterli kalınlıkta olmadığında, vidalar şunlarla birlikte kullanılabilir Hızlı Montaj Kiti
